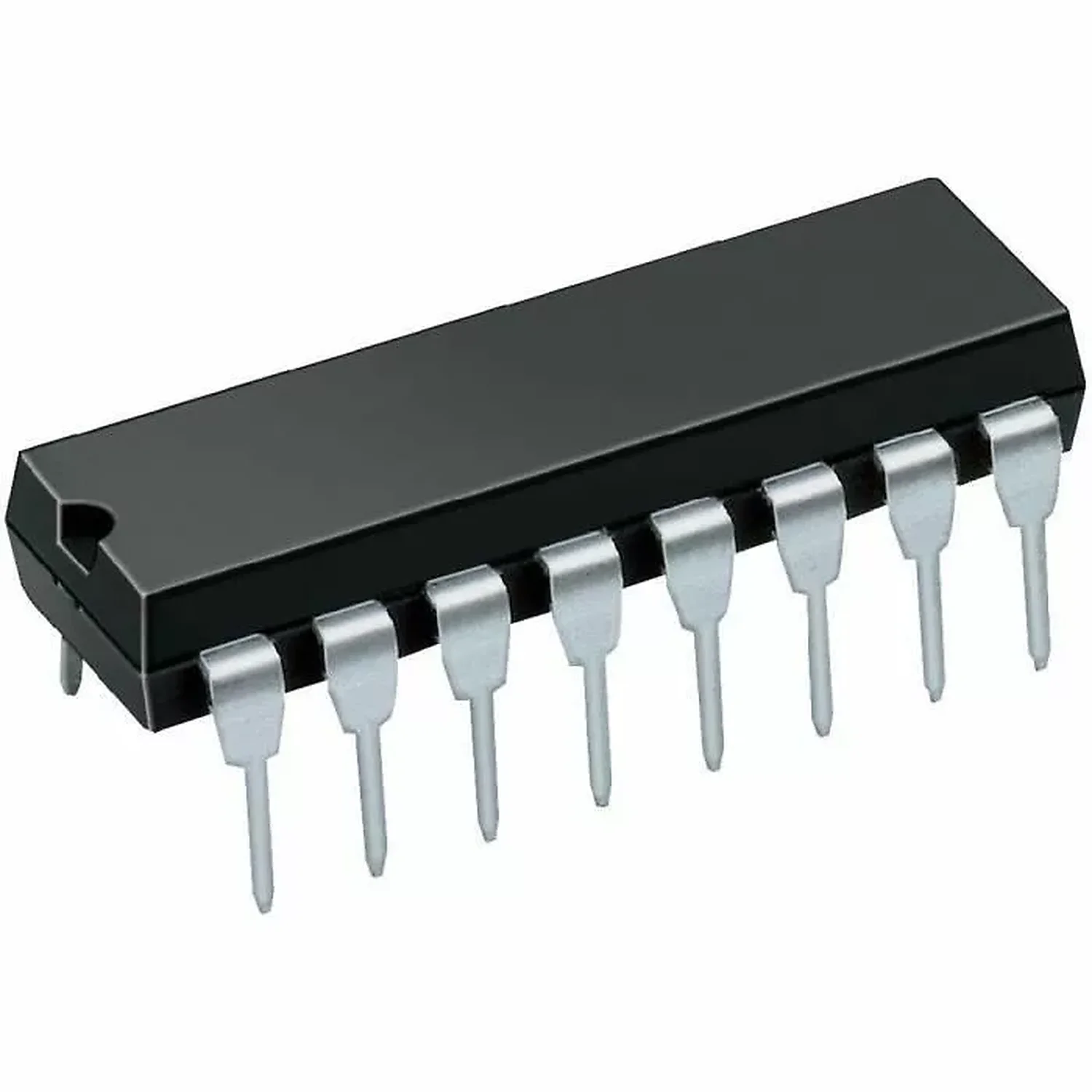

Circuit intégré 74LS08 – Composant logique AND 4 entrées 5V

UGS : DCD-01-T170

En stock

Circuit intégré 74LS08, logique AND à 4 entrées, tension de 5V, dimensions compactes. Parfait pour vos projets électroniques et robotiques.

1,200 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
Quad porte ET 2 entrées · DIP-14

Quatre portes logiques ET indépendantes dans un seul boîtier TTL

Le 74LS08 regroupe 4 portes ET à 2 entrées chacune (et non une porte à 4 entrées) — le composant de base pour valider, verrouiller ou combiner des signaux logiques en TTL Low-power Schottky.

🔲 Quatre portes ET, chacune à deux entrées

Le 74LS08 est un circuit intégré de la famille TTL LS (Low-power Schottky) qui embarque 4 portes ET à 2 entrées indépendantes (Quad 2-input AND gate) dans un même boîtier DIP-14 — chaque porte a sa propre paire d’entrées et sa sortie, ce ne sont pas 4 entrées combinées sur une seule porte. C’est l’un des circuits logiques combinatoires les plus enseignés, utilisé pour valider un signal seulement si deux conditions sont réunies simultanément.

Pourquoi ce circuit

🔢4 portes ET indépendantes2 entrées par porte, 4 portes distinctes dans un seul boîtier.
Famille LS SchottkyBon compromis vitesse/consommation par rapport au TTL standard.
🚀Propagation rapideTemps de propagation de l’ordre de 9 à 15 ns typique/max.
🔋Alimentation 5 V standard4,75 V à 5,25 V, compatible logique TTL classique.
🔌Sortance ~8 mASuffisant pour attaquer plusieurs entrées TTL en aval.
📏Boîtier DIP-14Montage traversant standard, câblage direct sur breadboard.

📐 Caractéristiques clés

Référence74LS08 (SN74LS08)
Fonction4x porte ET, 2 entrées chacune
Famille logiqueTTL LS (Low-power Schottky)
BoîtierDIP-14
Alimentation4,75 V à 5,25 V
Temps de propagation~9 à 15 ns
Courant de sortie~8 mA
Température de fonctionnement0 à 70 °C (grade commercial)

🆚 74LS08 (TTL) ou 74HC08 (CMOS)

Le 74LS08 appartient à la famille bipolaire TTL LS, historiquement plus rapide à consommation modérée mais avec une plage d’alimentation étroite (5 V ±5 %) et une consommation statique plus élevée que les familles CMOS récentes. Le 74HC08, équivalent fonctionnel en technologie CMOS, consomme beaucoup moins au repos et tolère une plage de tension plus large (2 à 6 V). Choisissez le 74LS08 pour reproduire fidèlement un montage TTL historique ou interfacer avec des circuits TTL existants, et le 74HC08 pour une conception moderne à basse consommation.

📦 Dans la boîte

Composant vendu à l’unité :
  • 1x circuit intégré 74LS08 DIP-14
  • Aucun accessoire fourni (câbles non inclus)

🛠️ Usages typiques

Le 74LS08 valide un signal uniquement lorsque deux conditions logiques sont réunies simultanément.

✅ Portes de validation/enable🔢 Décodage d’adresses simple📘 TP algèbre de Boole🔒 Verrouillage de signaux (interlock)🛡️ Circuit de sécurité à double condition📊 Démonstration table de vérité AND

🚀 Démarrer en 3 étapes

1. Choisir une des 4 portesChaque porte a sa propre paire d’entrées et sa sortie, indépendante des 3 autres.
2. Câbler les entréesRelier les deux entrées de la porte choisie, jamais les laisser flottantes.
3. Alimenter en 5 VVCC broche 14, GND broche 7, dans la plage 4,75-5,25 V.

👤 Pour qui ?

Étudiants en logique combinatoireEnseignants TP portes logiquesMakers de circuits logiques discretsPassionnés d’électronique rétro TTL

💡 Bon à savoir

Le 74LS08 n’est pas une porte ET à 4 entrées : ce sont bien 4 portes séparées, chacune limitée à 2 entrées — un point de confusion fréquent à la lecture rapide du boîtier. Les entrées inutilisées d’une porte non utilisée doivent toujours être reliées (au +5 V via résistance ou à la masse selon le besoin), jamais laissées flottantes, sous peine de comportement instable. Une alimentation stable et un découplage correct (condensateur céramique près du boîtier) évitent les glitches en sortie.

🏁 En résumé

Le 74LS08 DIP-14 reste le composant de référence pour 4 portes ET à 2 entrées indépendantes en TTL Low-power Schottky : propagation rapide, alimentation 5 V standard, brochage simple à retenir. Un choix pertinent pour les TP de logique combinatoire, le verrouillage de signaux ou tout montage exigeant deux conditions réunies avant validation.

Documentation et ressources

Questions fréquentes

Quel est l'usage principal du circuit intégré 74LS08 ?

Le circuit intégré 74LS08 est utilisé pour réaliser des opérations logiques AND à 4 entrées. Il est idéal pour des projets électroniques et robotiques nécessitant des fonctions logiques.

Ce circuit intégré est-il compatible avec d'autres composants ?

Oui, le 74LS08 est compatible avec d'autres circuits intégrés fonctionnant sous une tension de 5V. Il peut être intégré dans divers systèmes numériques et projets électroniques.

Comment installer le circuit intégré 74LS08 ?

Pour installer le 74LS08, il suffit de le souder sur une carte de circuit imprimé en respectant les connexions des entrées et sorties. Assurez-vous de respecter la polarité et les spécifications de tension.

Quels sont les délais de livraison pour ce produit en Tunisie ?

La livraison du circuit intégré 74LS08 en Tunisie est généralement rapide, avec un délai de 3 à 5 jours ouvrables selon votre localisation. Les frais de livraison peuvent varier.

Le circuit intégré 74LS08 est-il garanti ?

Oui, le circuit intégré 74LS08 bénéficie d'une garantie de conformité. Si vous rencontrez un problème lié à un défaut de fabrication, vous pouvez le retourner dans le cadre de notre politique de garantie.

Quelles sont les différences entre le 74LS08 et d'autres circuits logiques ?

Le 74LS08 se distingue par sa capacité à traiter jusqu'à 4 entrées logiques AND à une tension de 5V. D'autres circuits logiques peuvent avoir des configurations différentes, comme des portes OR ou des entrées multiples.

Peut-on utiliser le 74LS08 dans des projets d'éducation ?

Absolument, le 74LS08 est parfait pour des projets éducatifs. Il permet aux étudiants d'apprendre les bases des circuits logiques et de la conception électronique.

Comment utiliser le circuit intégré 74LS08

Temps total : 15 min

Outils nécessaires : Fer à souder, Pince à dénuder, Multimètre
Fournitures : Circuit intégré 74LS08, Plaque d'essai, Fils de connexion, Alimentation 5V
  1. 1
    Préparation de la plaque d'essai

    Installez le circuit intégré 74LS08 sur une plaque d'essai. Assurez-vous que les broches du circuit sont bien alignées avec les pistes de la plaque. Vérifiez que le circuit est correctement orienté pour éviter les courts-circuits.

  2. 2
    Connexion de l'alimentation

    Connectez l'alimentation 5V à la plaque d'essai. Branchez la broche VCC du 74LS08 à la source de 5V et la broche GND à la masse. Utilisez un multimètre pour vérifier que la tension est correcte avant de continuer.

  3. 3
    Raccordement des entrées

    Connectez les entrées A, B, C et D du 74LS08 à des sources de signal. Vous pouvez utiliser des interrupteurs ou des fils de connexion pour simuler des entrées logiques. Assurez-vous que les signaux sont compatibles avec la logique TTL.

  4. 4
    Vérification des connexions

    Avant d'alimenter le circuit, vérifiez toutes les connexions avec un multimètre. Assurez-vous qu'il n'y a pas de courts-circuits et que toutes les entrées sont correctement connectées.

  5. 5
    Mise sous tension

    Alimentez le circuit en mettant sous tension l'alimentation 5V. Observez les sorties du 74LS08 pour vérifier leur état en fonction des entrées. Utilisez un multimètre pour mesurer les niveaux de sortie.

  6. 6
    Test des sorties

    Testez chaque combinaison d'entrées pour vérifier le fonctionnement du circuit. Les sorties doivent être à l'état haut uniquement lorsque toutes les entrées sont à l'état haut. Notez les résultats pour référence.

  7. 7
    Finalisation et rangement

    Une fois les tests terminés, éteignez l'alimentation et déconnectez le circuit. Rangez le 74LS08 et les autres composants dans un endroit sec et sécurisé pour une utilisation future.

Poids0,05 kg
