EPROM 24LC512-I/P 512 Kbits I2C – Circuit intégré pour projets électroniques

UGS : DCD-01-T168

Disponible sur commande

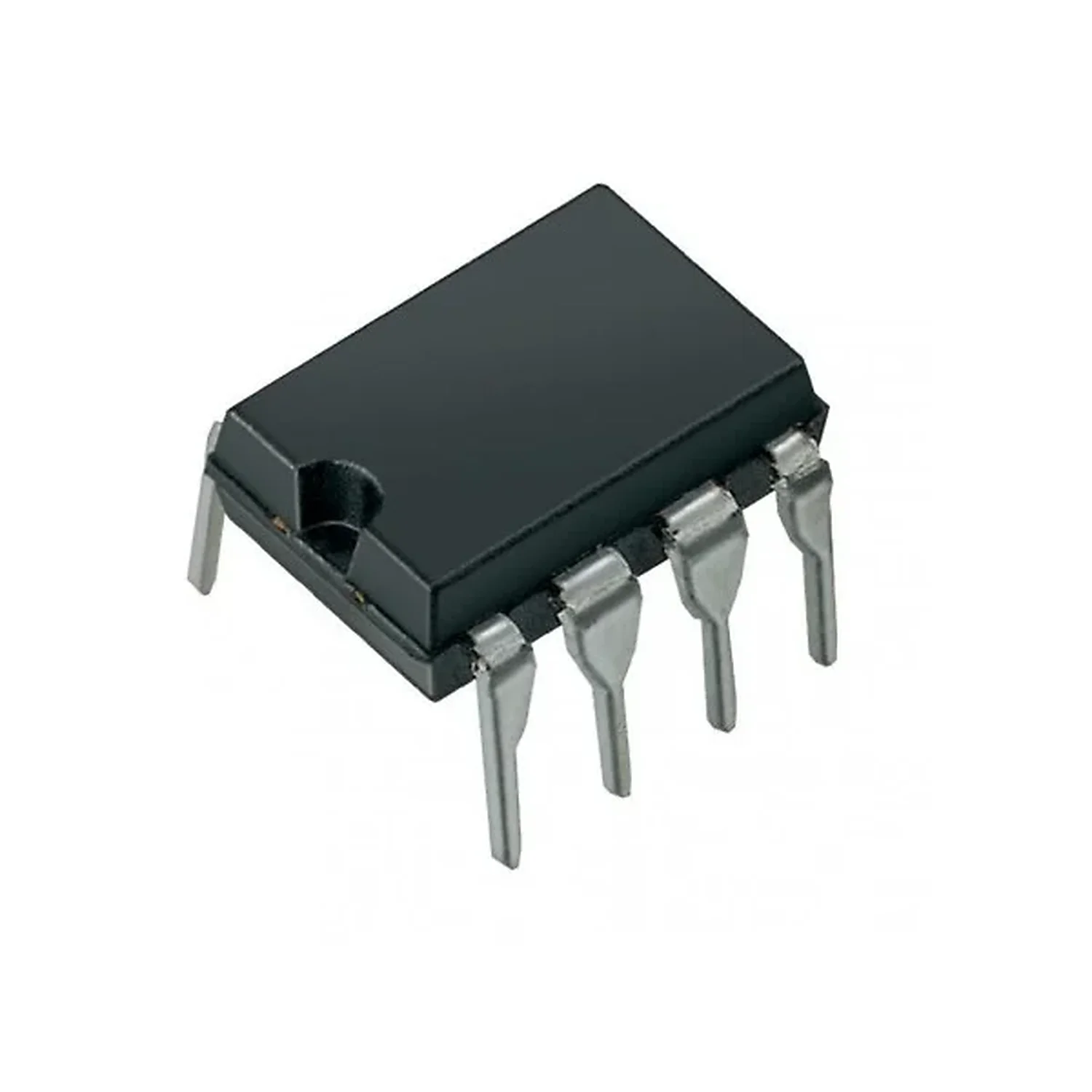

Circuit intégré EPROM 24LC512-I/P avec 512 Kbits de mémoire et interface I2C, compatible 2.5V à 5.5V pour projets électroniques avancés.

13,000 TND

Disponible sur commande

Check
Livraison gratuite pour commandes plus de 200 TND

EEPROM I2C · 512 Kbit

512 Kbit de mémoire non volatile, jusqu’à 8 boîtiers sur un seul bus I2C

Le 24LC512-I/P conserve ses données sans alimentation et se pilote avec deux fils (SDA, SCL). Trois broches d’adressage (A0-A2) permettent de chaîner jusqu’à 8 boîtiers identiques sur le même bus pour étendre la mémoire sans multiplier les GPIO utilisés.

🔌 Qu’est-ce que le 24LC512-I/P ?

Le 24LC512-I/P est un circuit intégré de mémoire EEPROM série fabriqué par Microchip Technology, organisé en 64 Ko x 8 bits (512 Kbit au total) et piloté par une interface I2C deux fils. Contrairement à un EPROM classique effaçable aux UV, cette famille 24LCxxx s’efface et se réécrit électriquement, par page de 128 octets, directement depuis un microcontrôleur. Le suffixe « -I/P » désigne la version en boîtier DIP-8 qualifiée pour une plage de température industrielle (-40 °C à +85 °C).

Points forts techniques

💾512 Kbit non volatileLes données restent stockées hors tension, avec une rétention garantie supérieure à 200 ans par le fabricant.
🔗Bus I2C 2 filsUne seule paire SDA/SCL suffit pour dialoguer avec le microcontrôleur, en 100 kHz ou 400 kHz.
🧩8 boîtiers cascadablesLes broches A0, A1, A2 permettent d’adresser jusqu’à 8 puces 24LC512 sur le même bus, soit 4 Mbit cumulés.
🔒Protection écriture matérielleLa broche WP reliée au VCC verrouille l’intégralité de la mémoire en lecture seule.
⚙️Plus d’1 million de cyclesEndurance en écriture/effacement garantie par Microchip pour un usage répété.

📐 Caractéristiques techniques

FabricantMicrochip Technology
Référence complète24LC512-I/P
Type de mémoireEEPROM série I2C
Capacité512 Kbit (64 Ko × 8 bits)
Taille de page d’écriture128 octets
Tension d’alimentation2,5 V – 5,5 V
InterfaceI2C 2 fils (SDA/SCL)
Fréquence d’horloge max.400 kHz
Endurance> 1 000 000 cycles
Rétention des données> 200 ans
Boîtier / TempératureDIP-8, -40 °C à +85 °C

🔍 EEPROM ou EPROM : quelle différence ?

Le nom commercial « EPROM » couramment utilisé pour ce composant est un raccourci de langage : l’EPROM d’origine s’efface uniquement sous rayonnement UV via une fenêtre de quartz, alors que le 24LC512 est une EEPROM (Electrically Erasable PROM) qui s’efface et se reprogramme électriquement, sans démontage ni UV, directement en I2C. C’est cette différence qui permet de mettre à jour la mémoire en cours de fonctionnement, sur un banc de TP comme dans un produit fini.

🛠️ Usages typiques

Le 24LC512-I/P sert partout où un microcontrôleur doit conserver des données après une coupure d’alimentation, au-delà de la mémoire interne souvent limitée de son propre EEPROM.

💾 Stockage de configuration📊 Journalisation de mesures🤖 Extension mémoire Arduino/ESP32/Raspberry Pi🏭 Sauvegarde de paramètres industriels🎓 TP interface I2C

🚀 Intégration en 3 étapes

Câblage du bus I2CRelier VCC et VSS à l’alimentation, puis SDA et SCL au bus I2C avec des résistances de tirage (non fournies, ~4,7 kΩ typique).
Adressage et protectionConfigurer A0-A2 selon le nombre de boîtiers sur le bus, et relier WP à VSS pour écrire ou à VCC pour verrouiller la mémoire en lecture seule.
Lecture / écritureAdresser le composant via une bibliothèque I2C (Wire.h sur Arduino, smbus sur Raspberry Pi) et écrire par page de 128 octets maximum.

👤 Pour qui ?

Étudiants en électronique embarquéeMakers Arduino/ESP32/Raspberry PiBureaux d’études en prototypageLaboratoires et enseignants ISET

💡 Bon à savoir

Les résistances de tirage sur SDA et SCL ne sont pas intégrées : sans elles, le bus I2C ne fonctionne pas. La broche WP doit toujours être reliée à VSS ou VCC, jamais laissée flottante. Le temps d’écriture (5 ms max par page) impose de patienter avant d’enchaîner les écritures. Pour un simple stockage sans adressage multiple, une EEPROM I2C de plus faible capacité peut suffire.

🏁 En résumé

Le 24LC512-I/P associe 512 Kbit de mémoire non volatile, une interface I2C à deux fils et un boîtier DIP-8 en grade industriel. Sa capacité à cascader jusqu’à 8 boîtiers sur le même bus en fait une solution adaptée à l’extension mémoire de projets Arduino, ESP32 ou Raspberry Pi, comme aux bancs de TP nécessitant une mémoire fiable et facilement remplaçable sur breadboard.

📚 Documentation et ressources

Questions fréquentes

Quel est l'usage principal de l'EPROM 24LC512-I/P ?

L'EPROM 24LC512-I/P est principalement utilisée pour stocker des données dans des projets électroniques. Avec sa capacité de 512 Kbits et son interface I2C, elle est idéale pour des applications nécessitant une mémoire non volatile.

Avec quels systèmes ou microcontrôleurs ce circuit intégré est-il compatible ?

Ce circuit intégré est compatible avec des systèmes fonctionnant sous une tension de 2.5V à 5.5V, ce qui le rend adapté à de nombreux microcontrôleurs et plateformes de développement.

Comment installer l'EPROM 24LC512-I/P dans un projet électronique ?

Pour installer l'EPROM 24LC512-I/P, il suffit de le souder sur une carte de circuit imprimé en respectant les connexions I2C. Assurez-vous de bien respecter les polarités et les connexions d'alimentation.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison pour l'EPROM 24LC512-I/P en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation et le mode de livraison choisi.

Y a-t-il une garantie sur ce produit ?

Oui, l'EPROM 24LC512-I/P est couverte par une garantie de 6 mois contre les défauts de fabrication, vous assurant ainsi une tranquillité d'esprit lors de votre achat.

Quelles sont les différences entre l'EPROM 24LC512-I/P et d'autres mémoires similaires ?

L'EPROM 24LC512-I/P se distingue par sa capacité de 512 Kbits et son interface I2C, offrant une communication simple et efficace. D'autres mémoires peuvent avoir des capacités différentes ou des interfaces variées, ce qui peut influencer leur utilisation.

Est-ce que ce produit nécessite des composants supplémentaires pour fonctionner ?

Pour utiliser l'EPROM 24LC512-I/P, vous aurez besoin d'un microcontrôleur compatible et éventuellement de résistances de pull-up pour l'interface I2C. Aucun autre composant spécifique n'est requis.

Comment utiliser l'EPROM 24LC512-I/P

Temps total : 15 min

Outils nécessaires : Fer à souder, Multimètre, Câbles de connexion
Fournitures : Circuit intégré EPROM 24LC512-I/P, Plaquette de prototypage, Alimentation 2.5V à 5.5V
  1. 1
    Préparation de la plaquette de prototypage

    Commencez par préparer votre plaquette de prototypage. Assurez-vous qu'elle est propre et prête à recevoir le circuit intégré. Vérifiez que les pistes de connexion sont en bon état et qu'il n'y a pas de court-circuits.

  2. 2
    Insertion de l'EPROM

    Insérez le circuit intégré EPROM 24LC512-I/P dans la plaquette de prototypage. Assurez-vous que les broches sont correctement alignées avec les pistes de la plaquette et que le circuit est bien en place.

  3. 3
    Connexion de l'alimentation

    Connectez l'alimentation à l'EPROM. Utilisez une alimentation qui fournit entre 2.5V et 5.5V. Vérifiez les spécifications de votre circuit pour vous assurer que la tension est correcte.

  4. 4
    Raccordement des lignes I2C

    Raccordez les lignes de communication I2C. Connectez la broche SDA (données) et SCL (horloge) de l'EPROM aux broches correspondantes de votre microcontrôleur ou de votre carte de développement.

  5. 5
    Vérification des connexions

    Utilisez un multimètre pour vérifier toutes les connexions. Assurez-vous qu'il n'y a pas de courts-circuits et que toutes les broches sont correctement connectées. Cela garantira le bon fonctionnement du circuit.

  6. 6
    Programmation de l'EPROM

    Utilisez un logiciel de programmation compatible avec l'I2C pour écrire des données dans l'EPROM. Suivez les instructions du logiciel pour charger les données souhaitées et les envoyer à l'EPROM.

  7. 7
    Test de fonctionnement

    Une fois la programmation terminée, testez le circuit en lisant les données stockées dans l'EPROM. Assurez-vous que les données sont correctement récupérées et que le circuit fonctionne comme prévu.

Poids0,05 kg
