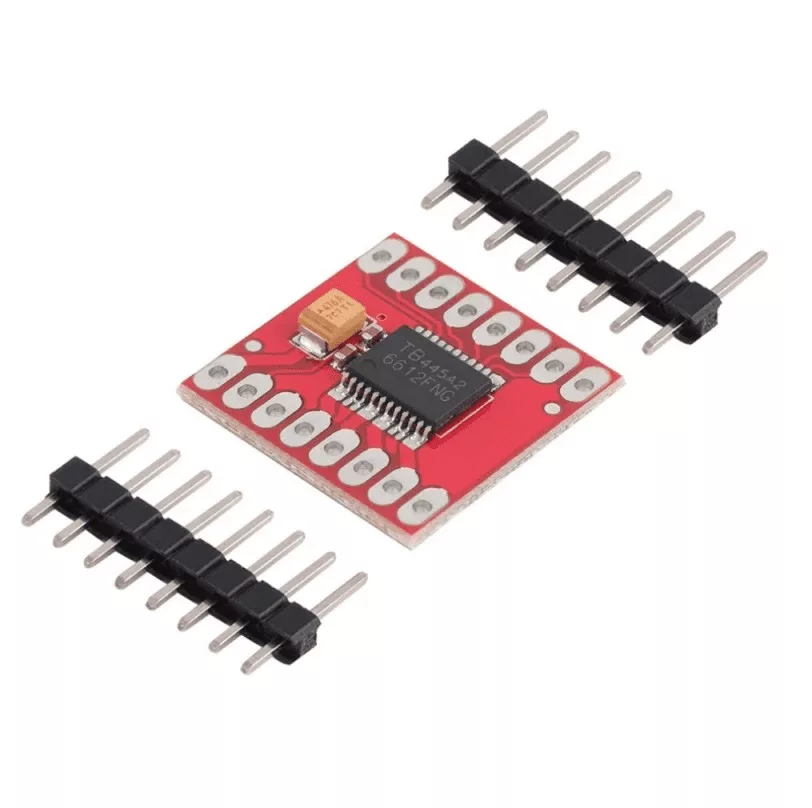

Carte Driver moteur TB6612FNG

UGS : DAR-02-A08

En stock

Carte driver TB6612FNG pour un contrôle précis des moteurs CC, idéale pour les projets de robotique et d’électronique avancée.

13,000 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
MOSFET · efficace · 1,2A

Pilotez 2 moteurs avec un driver TB6612FNG efficace et froid, en Tunisie

Une commande double pont en H à MOSFET qui restitue presque toute votre tension batterie au moteur, sans la chauffe du L298N.

⚙️ Présentation

La carte driver TB6612FNG est un module de puissance basé sur le circuit Toshiba TB6612FNG, disponible en Tunisie chez didactico.tn. Elle embarque un double pont en H à MOSFET capable de piloter 2 moteurs DC indépendamment, ou 1 moteur pas-à-pas bipolaire, à partir d’un microcontrôleur (Arduino, ESP32, STM32, Raspberry Pi). Chaque canal délivre 1,2 A en continu et supporte des pics de 3,2 A. Grâce à ses MOSFET à faible résistance, elle dissipe peu de chaleur et restitue davantage de tension au moteur que les drivers à transistors bipolaires.

⭐ Pourquoi ce module

🔋Haut rendementLes MOSFET limitent les pertes : autonomie préservée sur batterie.
❄️Reste froidFaible dissipation, pas de dissipateur encombrant à prévoir.
⚙️Deux moteurs2 ponts en H indépendants pour 2 moteurs DC ou 1 stepper.
📏CompactFormat réduit, idéal pour les robots mobiles légers.
⚡PWM rapideEntrée PWM jusqu’à 100 kHz pour un réglage de vitesse fin.
🛡️ProtégéDiodes de roue libre et protection thermique intégrées.

📐 Caractéristiques clés

CircuitToshiba TB6612FNG (double pont en H MOSFET)
Moteurs pilotés2 moteurs DC ou 1 moteur pas-à-pas
Courant continu1,2 A par canal
Courant de pic3,2 A par canal
Tension moteur (VM)2,5 – 13,5 V
Tension logique (VCC)2,7 – 5,5 V
Fréquence PWMjusqu’à 100 kHz
CommandeAIN1/AIN2, BIN1/BIN2, PWMA/PWMB, STBY

⚡ TB6612FNG vs L298N : le gain de rendement

Le L298N repose sur un étage de puissance bipolaire : chaque transistor « consomme » environ 2 V, qui ne parviennent jamais au moteur et se dissipent en chaleur — d’où la nécessité fréquente d’un dissipateur. Le TB6612FNG, lui, utilise des MOSFET à très faible résistance : la chute de tension est minime, presque toute la tension VM arrive au moteur, et le module reste froid. Concrètement, à tension batterie égale, vos moteurs tournent plus fort, vous gaspillez moins d’énergie, et l’ensemble tient dans un format bien plus compact que la classique carte L298N.

🔧 Usages

🤖 Robot mobile 2 roues🔋 Projet sur batterie🚗 Voiture Arduino🧭 Suiveur de ligne⚙️ Moteur pas-à-pas🦾 Bras / mécanisme

🔌 Câblage en 3 étapes

1. Activer le pontReliez STBY à HIGH (5 V) : tant qu’il reste bas, le driver dort et rien ne tourne.
2. Câbler la commandeAIN1/AIN2 et BIN1/BIN2 fixent le sens ; PWMA/PWMB reçoivent le signal PWM pour la vitesse.
3. AlimenterVM = alim moteur (2,5–13,5 V), VCC = logique (2,7–5,5 V), GND commun avec le microcontrôleur.

👤 Pour qui ?

🎓 Étudiants ISET🔧 Makers robotique🏫 Projets de fin d’études🛠️ Prototypage embarqué

💡 Bon à savoir

Pensez à relier la broche STBY à HIGH : c’est l’oubli le plus courant, et sans cela aucun moteur ne démarre. Côté limites, ce module vise les petits moteurs : comptez environ 1,2 A continu par canal (3,2 A en pic). Pour des moteurs plus gourmands, orientez-vous vers un driver de puissance supérieure.

🏁 En résumé

Le driver TB6612FNG est le bon choix pour piloter deux petits moteurs avec un rendement élevé et une chaleur minimale. Plus efficace et plus compact que le L298N, il s’impose sur les robots mobiles légers et les montages sur batterie où chaque volt et chaque milliampère comptent.

Questions fréquentes

Quel est l'usage principal de la carte driver TB6612FNG ?

La carte driver TB6612FNG est conçue pour contrôler avec précision des moteurs à courant continu. Elle est particulièrement adaptée pour des projets de robotique et d'électronique avancée, permettant de gérer la vitesse et la direction des moteurs.

Cette carte est-elle compatible avec tous les moteurs CC ?

La carte TB6612FNG est compatible avec la plupart des moteurs à courant continu, tant que ceux-ci respectent les spécifications de tension et de courant de la carte. Il est recommandé de vérifier ces paramètres avant l'utilisation.

Comment installer la carte driver TB6612FNG ?

L'installation de la carte TB6612FNG nécessite de connecter les bornes de la carte aux moteurs et à une source d'alimentation appropriée. Un schéma de câblage est souvent fourni dans la documentation, facilitant ainsi le montage.

Quels sont les délais de livraison pour la Tunisie ?

Les délais de livraison pour la Tunisie varient généralement entre 3 à 7 jours ouvrables, selon la localisation. Les commandes sont traitées rapidement pour assurer une réception dans les meilleurs délais.

La carte TB6612FNG est-elle garantie ?

Oui, la carte driver TB6612FNG est couverte par une garantie de 1 an contre les défauts de fabrication. Cette garantie ne couvre pas les dommages causés par une mauvaise utilisation.

Quelles sont les différences entre la TB6612FNG et d'autres drivers de moteur ?

La TB6612FNG se distingue par sa capacité à contrôler deux moteurs CC simultanément, son efficacité énergétique et sa simplicité d'utilisation. D'autres drivers peuvent offrir des fonctionnalités supplémentaires, mais la TB6612FNG reste un choix populaire pour sa fiabilité.

Peut-on utiliser cette carte pour des projets de drones ?

Oui, la carte driver TB6612FNG peut être utilisée dans des projets de drones, notamment pour le contrôle des moteurs des hélices. Assurez-vous que les moteurs utilisés sont compatibles avec les spécifications de la carte.

Comment utiliser la carte driver moteur TB6612FNG

⏱ Temps total : 15 min

Outils nécessaires : Fer à souder, Multimètre
Fournitures : Fils de connexion, Moteurs CC, Alimentation
  1. 1
    Préparation de la carte

    Avant de commencer, vérifiez que la carte driver TB6612FNG est en bon état. Assurez-vous d'avoir tous les outils et fournitures nécessaires à portée de main.

  2. 2
    Connexion des moteurs

    Connectez les fils des moteurs CC aux bornes de sortie de la carte TB6612FNG. Assurez-vous de respecter la polarité, en connectant le fil positif au terminal approprié.

  3. 3
    Alimentation de la carte

    Alimentez la carte TB6612FNG en connectant une source d'alimentation appropriée aux bornes d'alimentation. Vérifiez que la tension est conforme aux spécifications de la carte.

  4. 4
    Connexion des signaux de contrôle

    Reliez les entrées de contrôle de la carte aux broches de votre microcontrôleur. Cela permettra de contrôler la direction et la vitesse des moteurs.

  5. 5
    Vérification des connexions

    Avant de mettre sous tension, vérifiez toutes les connexions avec un multimètre pour vous assurer qu'il n'y a pas de court-circuit ou de mauvaise connexion.

  6. 6
    Mise sous tension

    Mettez sous tension votre circuit. Observez les moteurs pour vous assurer qu'ils fonctionnent correctement et réagissent aux signaux de contrôle.

  7. 7
    Test de fonctionnement

    Testez les différentes commandes de votre microcontrôleur pour vérifier que les moteurs tournent dans les directions souhaitées et à la vitesse désirée.

Poids0,03 kg
