Carte driver motor BTS7960 – 40A
En stock

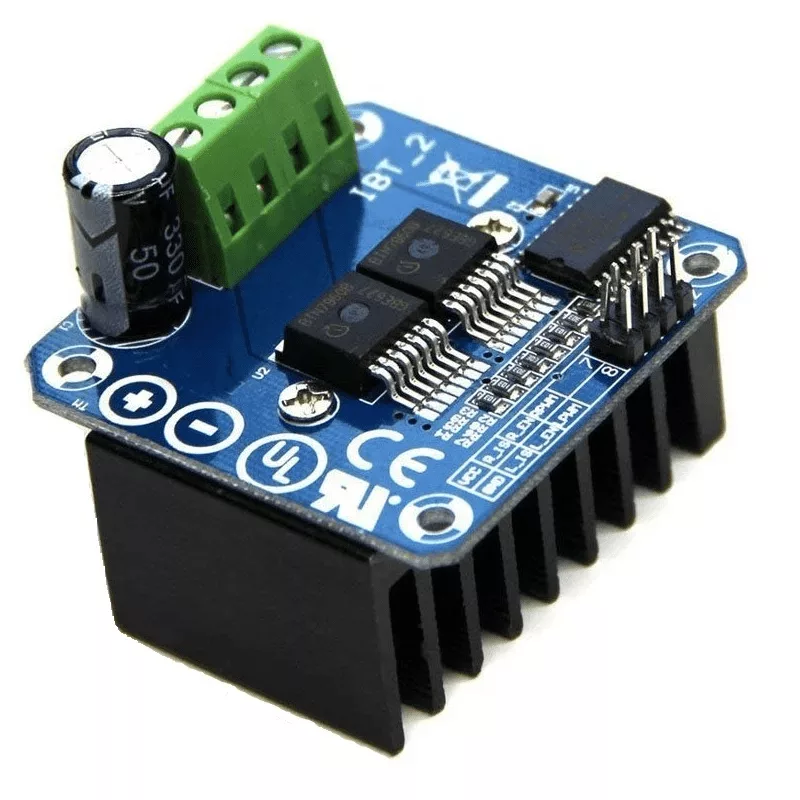

La carte driver motor BTS7960 – 40A est parfaite pour contrôler vos moteurs dans vos projets électroniques.
2x BTS7960B Infineon · 40A continu
Carte driver moteur BTS7960 — pont en H haute puissance
Construite autour de deux circuits Infineon BTS7960B, cette carte forme un pont en H complet capable de piloter un moteur à courant continu de forte puissance, avec un courant continu admissible jusqu’à 40A par voie.
⚙️ Présentation
Contrairement aux drivers d’entrée de gamme type L298N limités à 2A, la carte BTS7960 s’adresse aux moteurs DC exigeants : robots lourds, treuils, fauteuils électriques DIY ou bancs de test industriels. Chaque BTS7960B intègre un MOSFET haut-côté et un MOSFET bas-côté avec driver, protections et diagnostic, formant une demi-pont NovalithIC ; deux boîtiers assemblés en pont complet permettent la commande bidirectionnelle d’un seul moteur.
⭐ Pourquoi cette carte
📐 Caractéristiques clés
⚖️ BTS7960 vs L298N : quand choisir la puissance
Le L298N convient à de petits moteurs jusqu’à 2A par canal. La carte BTS7960 vise les applications où le courant réel dépasse largement cette limite : elle offre un courant continu 20 fois supérieur et une résistance de conduction bien plus faible, donc moins de pertes thermiques par ampère transmis. Le courant réellement exploitable en continu reste toutefois dépendant du refroidissement : sans dissipateur ni ventilation adaptés, la limite pratique est inférieure aux 40A nominaux du datasheet.
🛠️ Usages courants
👤 Pour qui ?
💡 Bon à savoir
🏁 En résumé
La carte BTS7960 associe deux demi-ponts Infineon pour offrir un driver moteur DC haute puissance, jusqu’à 40A continu par voie avec protections intégrées (survoltage, surchauffe, court-circuit). Un choix pertinent dès que le L298N atteint ses limites de courant.
Documentation et ressources
Questions fréquentes
Quel est l'usage principal de la carte driver motor BTS7960 - 40A ?
La carte driver motor BTS7960 - 40A est conçue pour contrôler des moteurs à courant continu dans divers projets électroniques. Elle permet de gérer la vitesse et la direction des moteurs, ce qui la rend idéale pour des applications en robotique et dans les drones.
Cette carte est-elle compatible avec tous les moteurs ?
La carte driver BTS7960 - 40A est compatible avec la plupart des moteurs à courant continu, tant que leur courant ne dépasse pas 40A. Il est important de vérifier les spécifications de votre moteur pour assurer une compatibilité optimale.
Comment installer la carte driver motor BTS7960 - 40A ?
L'installation de la carte driver BTS7960 - 40A nécessite de connecter les bornes d'alimentation, les entrées de contrôle et les sorties vers le moteur. Un schéma de câblage est généralement fourni pour faciliter le montage. Assurez-vous de respecter les polarités et les spécifications de tension.
Quels sont les délais de livraison pour la Tunisie ?
Les délais de livraison pour la carte driver motor BTS7960 - 40A en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour vous garantir une réception dans les meilleurs délais.
La carte driver motor BTS7960 - 40A est-elle garantie ?
Oui, la carte driver motor BTS7960 - 40A est couverte par une garantie de 12 mois. Cette garantie couvre les défauts de fabrication, mais ne s'applique pas aux dommages causés par une mauvaise utilisation ou une installation incorrecte.
Quelles sont les différences entre cette carte et d'autres drivers similaires ?
La carte driver motor BTS7960 - 40A se distingue par sa capacité à gérer un courant allant jusqu'à 40A, ce qui la rend adaptée pour des moteurs plus puissants. De plus, elle offre une interface simple pour le contrôle de la vitesse et de la direction, facilitant son intégration dans divers projets.
Comment utiliser la carte driver motor BTS7960 - 40A
-
1Étape 1 : Préparation de l'alimentation
Avant de commencer, assurez-vous d'avoir une alimentation compatible avec la carte driver. La tension doit être comprise entre 12V et 36V. Vérifiez également que l'alimentation peut fournir suffisamment de courant pour le moteur que vous allez utiliser.
-
2Étape 2 : Connexion du moteur
Connectez les fils du moteur CC aux bornes de sortie de la carte driver. Assurez-vous de respecter la polarité : le fil positif du moteur doit être connecté à la borne '+' et le fil négatif à la borne '-'.
-
3Étape 3 : Raccordement de l'alimentation
Connectez l'alimentation à la carte driver. Reliez le fil positif de l'alimentation à la borne 'VCC' et le fil négatif à la borne 'GND'. Vérifiez que les connexions sont solides pour éviter tout court-circuit.
-
4Étape 4 : Connexion du contrôle
Reliez les broches de contrôle de la carte driver à votre microcontrôleur (comme un Arduino). Les broches PWM et DIR doivent être connectées aux sorties numériques de votre microcontrôleur pour contrôler la direction et la vitesse du moteur.
-
5Étape 5 : Programmation du microcontrôleur
Programmez votre microcontrôleur pour envoyer des signaux PWM à la broche de contrôle de vitesse et définir la direction du moteur. Assurez-vous que le code est correctement chargé et que les connexions sont bien établies.
-
6Étape 6 : Test du système
Alimentez le système et vérifiez que le moteur fonctionne comme prévu. Testez les différentes vitesses et directions en modifiant les signaux envoyés par le microcontrôleur. Utilisez un multimètre pour vérifier les tensions si nécessaire.
-
7Étape 7 : Finalisation et sécurité
Une fois le test terminé, assurez-vous que toutes les connexions sont sécurisées et que le système est stable. Éteignez l'alimentation avant de faire des modifications ou des ajustements.
| Poids | 0,03 kg |
|---|
