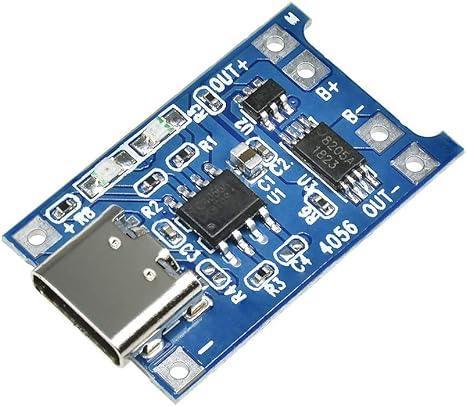

Carte de charge TP4056 avec port Type C, deux emplacements pour batteries Li-Ion, composants électroniques visibles.
Carte de charge de 2 batteries Li-Ion TP4056 1A Type C 6,000 TND
Back to products
carte bms 4s - Carte de protection BMS 4S 10A 14,8V - Didactico Tunisie
Carte de protection BMS 4S 10A 14,8V 14,000 TND
carte charge tp4056 - Carte de charge de batterie Li-Ion TP4056 1A Micro USB - Didactico Tunisie
Click to enlarge

Carte de charge de batterie Li-Ion TP4056 1A Micro USB

UGS : DAR-02-S70

En stock

Carte charge tp4056 1A Micro USB pour batteries Li-Ion, avec protection contre surcharge et court-circuit. Dimensions compactes pour intégration facile.

4,500 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
Énergie

Module de charge Li-ion TP4056 1A (micro-USB)

Module basé sur le circuit TP4056, pour recharger une cellule Li-ion ou LiPo 3,7 V via une simple prise micro-USB. Charge linéaire en courant/tension constants jusqu’à 1 A, avec LED d’état — le standard pour intégrer une batterie rechargeable dans un projet.

Comment il charge

Le TP4056 applique un cycle CC/CV : courant constant (jusqu’à 1 A) jusqu’à 4,2 V, puis tension constante en réduisant le courant jusqu’à la fin de charge. La LED rouge indique la charge en cours, la bleue/verte la charge terminée. Le courant maximal est fixé par la résistance Rprog de la carte.

🔌Micro-USB 5 VSe branche sur tout chargeur de téléphone
🔋CC/CV 4,2 VCycle adapté aux cellules Li-ion / LiPo
💡LED d’étatRouge = charge, bleu/vert = pleine

Caractéristiques

CircuitTP4056 (charge linéaire)
EntréeMicro-USB 5 V
CourantJusqu’à 1 A (fixé par Rprog)
Tension de fin4,2 V
Cellule1S Li-ion / LiPo 3,7 V

Usages

Projet sur batterieCapteur autonomeESP32 portablePowerbank DIY
Ne charge qu’UNE cellule (3,7 V) à la fois. Pour protéger l’accu contre la surdécharge, privilégiez la version avec protection DW01+FS8205 (sorties B+/B−/OUT+/OUT−).

Questions fréquentes

Comment utiliser la carte de charge TP4056 ?

Pour utiliser la carte de charge TP4056, connectez la batterie Li-Ion à la sortie de la carte, puis branchez un câble Micro USB à la source d'alimentation. La carte gère automatiquement la charge et offre une protection contre la surcharge.

Cette carte est-elle compatible avec toutes les batteries Li-Ion ?

La carte TP4056 est compatible avec les batteries Li-Ion de 3.7V. Assurez-vous que la capacité de votre batterie ne dépasse pas 1A pour un chargement optimal.

Comment installer la carte TP4056 ?

L'installation de la carte TP4056 est simple. Fixez la carte sur votre projet à l'aide de ses broches, puis connectez la batterie et la source d'alimentation. Assurez-vous de respecter la polarité.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison pour la carte TP4056 en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon la localisation. Vous recevrez un suivi de votre commande par email.

Y a-t-il une garantie sur la carte TP4056 ?

Oui, la carte TP4056 est couverte par une garantie de 6 mois contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Quelles sont les différences entre la TP4056 et d'autres cartes de charge ?

La TP4056 se distingue par sa protection intégrée contre la surcharge et le court-circuit, ainsi que par sa capacité de charge de 1A. D'autres modèles peuvent ne pas offrir ces protections ou avoir des courants de charge différents.

Puis-je utiliser cette carte pour charger plusieurs batteries en même temps ?

Non, la carte TP4056 est conçue pour charger une seule batterie à la fois. Pour charger plusieurs batteries, il est recommandé d'utiliser plusieurs cartes ou un chargeur adapté.

Comment utiliser la carte de charge TP4056 1A Micro USB

⏱ Temps total : 15 min

Fournitures : Batterie Li-Ion compatible, Câble Micro USB, Source d'alimentation (adaptateur secteur ou USB)
  1. 1
    Préparation de la carte

    Avant de commencer, assurez-vous que la carte TP4056 est en bon état et que les connexions ne sont pas endommagées. Vérifiez également que vous avez une batterie Li-Ion compatible avec la carte.

  2. 2
    Connexion de la batterie

    Connectez la batterie Li-Ion à la carte en respectant la polarité. Branchez le terminal positif de la batterie sur le port 'B+' de la carte et le terminal négatif sur le port 'B-'.

  3. 3
    Branchement de l'alimentation

    Utilisez un câble Micro USB pour connecter la carte à une source d'alimentation. Insérez l'extrémité Micro USB dans le port de la carte et l'autre extrémité dans un adaptateur secteur ou un port USB.

  4. 4
    Vérification de l'indicateur LED

    Une fois la connexion effectuée, observez l'indicateur LED sur la carte. Si la LED est rouge, cela signifie que la batterie est en cours de chargement. Si elle est verte, la batterie est complètement chargée.

  5. 5
    Surveillance du chargement

    Laissez la batterie se charger jusqu'à ce que l'indicateur LED passe au vert. Cela peut prendre plusieurs heures selon la capacité de la batterie. Ne laissez pas la batterie branchée indéfiniment après qu'elle soit complètement chargée.

  6. 6
    Déconnexion de la batterie

    Une fois le chargement terminé, débranchez la source d'alimentation. Retirez délicatement la batterie de la carte en déconnectant les fils des ports 'B+' et 'B-'.

  7. 7
    Utilisation de la batterie chargée

    Votre batterie Li-Ion est maintenant chargée et prête à être utilisée. Assurez-vous de la manipuler avec précaution et de respecter les consignes de sécurité lors de son utilisation.

Poids0,03 kg
