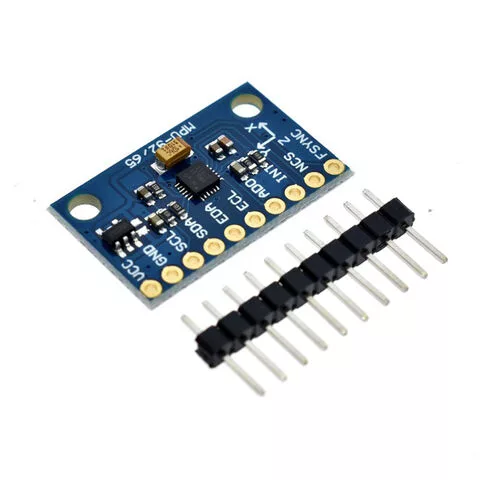

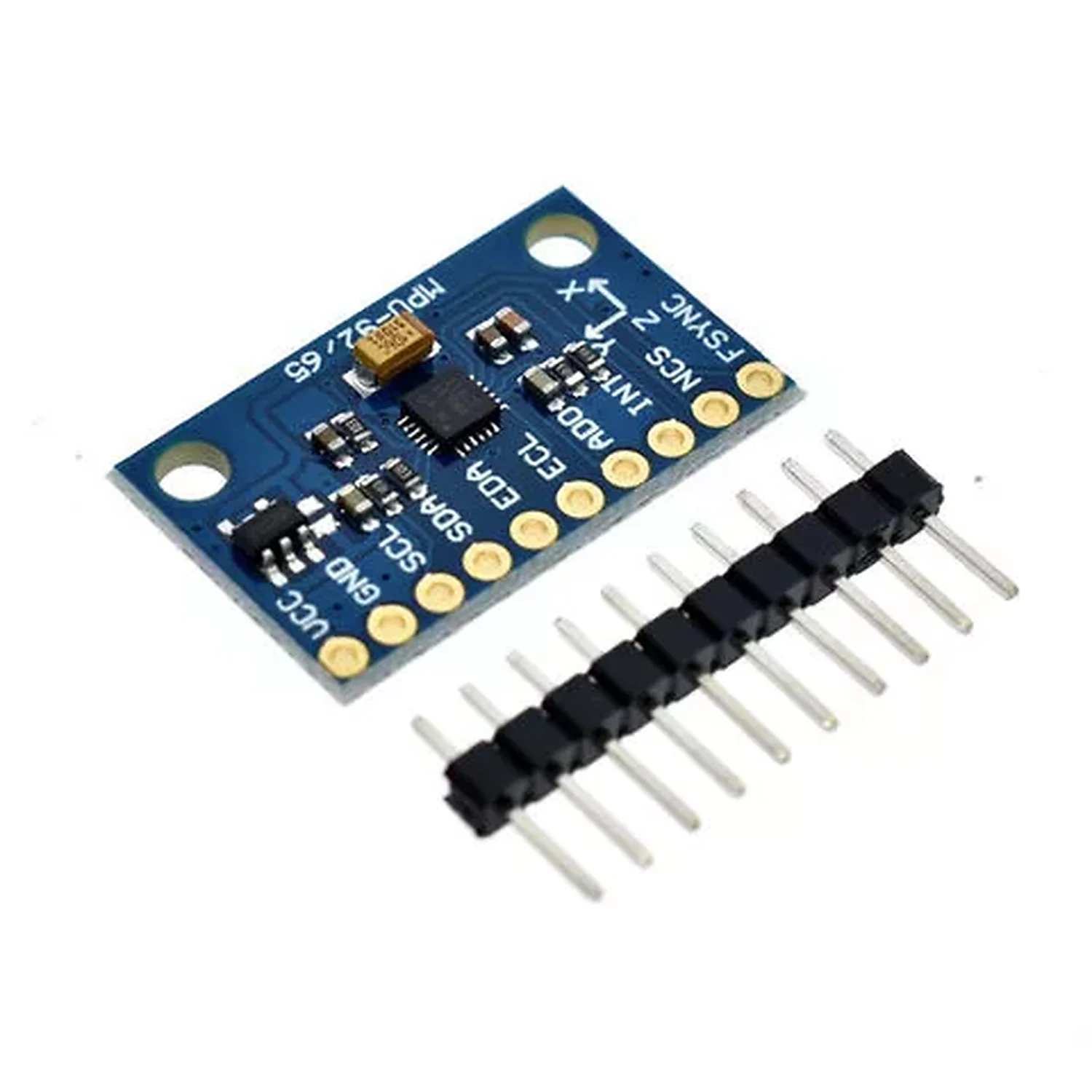

Module IMU MPU-6500/MPU-9250 : accéléromètre et gyroscope 3 axes sur un seul bus

Un accéléromètre 3 axes et un gyroscope 3 axes calibrés sur la même puce, avec ADC 16 bits par axe, pour mesurer orientation et mouvement en I2C.

🧭 Présentation

Ce breakout expose une IMU 6 axes de la famille InvenSense MPU-6500 (accéléromètre + gyroscope), la même base silicium que celle intégrée dans le MPU-9250 qui y ajoute un magnétomètre 3 axes. Le module inclut un régulateur de tension embarqué qui accepte une alimentation 3,3 à 5 V, avec sortie I2C (et SPI selon la variante) directement exploitable par Arduino, ESP32 ou STM32.

⭐ Pourquoi ce module

📐ADC 16 bits par axeConversion dédiée pour chacun des 3 axes accéléromètre et 3 axes gyroscope.
🎚️Plages programmablesGyroscope ±250 à ±2000 °/s, accéléromètre ±2 à ±16 g, réglables par registre.
🔌Alimentation 3,3-5 VRégulateur intégré : compatible direct avec les cartes 5 V comme l’Arduino Uno.
🚌Bus I2C standardAdressage classique, cohabite avec d’autres capteurs I2C sur le même bus.
🧮DMP embarquéProcesseur de mouvement interne pour décharger les calculs de fusion du MCU hôte.

📐 Caractéristiques clés

Axes6 (accéléromètre + gyroscope)
Plage gyroscope±250 / 500 / 1000 / 2000 °/s
Plage accéléromètre±2 / 4 / 8 / 16 g
Résolution ADC16 bits par axe
Alimentation module3,3 à 5 V DC (régulateur embarqué)
InterfaceI2C (SPI selon variante)

🧲 MPU-6500 ou MPU-9250 : la différence

Le MPU-6500 et le MPU-9250 partagent le même cœur accéléromètre + gyroscope 6 axes, les mêmes plages de mesure et le même brochage. Le MPU-9250 y ajoute un magnétomètre 3 axes (boussole) sur une puce séparée dans le même boîtier, pour une fusion 9 axes complète. Selon la puce réellement montée sur ce module, la fonction magnétomètre peut ou non être disponible : les 6 axes accéléromètre/gyroscope, eux, sont garantis dans tous les cas et couvrent la majorité des besoins d’orientation et de détection de mouvement.

🛠️ Ce que vous pouvez réaliser

Une IMU polyvalente pour tout projet qui a besoin de connaître son orientation ou ses mouvements.

🚁 Stabilisation de drone / robot équilibreur🎮 Contrôleur de mouvement📱 Détection d’orientation🤖 Odométrie inertielle robotique🎓 TP fusion de capteurs📊 Data logging de mouvement

🚀 Démarrer en 3 étapes

1. Câblage I2CVCC → 3,3-5 V, GND → masse, SCL/SDA → bus I2C du microcontrôleur.
2. BibliothèqueInstaller une lib MPU6050/MPU9250 (registres largement compatibles entre variantes).
3. CalibrationEffectuer une calibration d’offset au repos avant toute mesure exploitable.

👤 Pour qui ?

Robotique / dronesÉtudiants en instrumentationProjets de stabilisationPrototypage IoT mouvement

💡 Bon à savoir

N’attendez pas de fonction boussole garantie sur ce module : elle dépend de la puce réellement soudée (MPU-9250 uniquement). Si votre projet exige un magnétomètre fonctionnel, vérifiez cette information avant l’achat. Pensez aussi à recalibrer le zéro du gyroscope à chaque démarrage : une dérive au repos est normale sur ce type de MEMS.

🏁 En résumé

Un module IMU 6 axes complet, alimentation flexible 3,3-5 V, bus I2C standard et plages de mesure programmables. Le bon compromis pour la robotique, la stabilisation ou tout projet qui a besoin de mesurer accélération et rotation avec un minimum de câblage.
