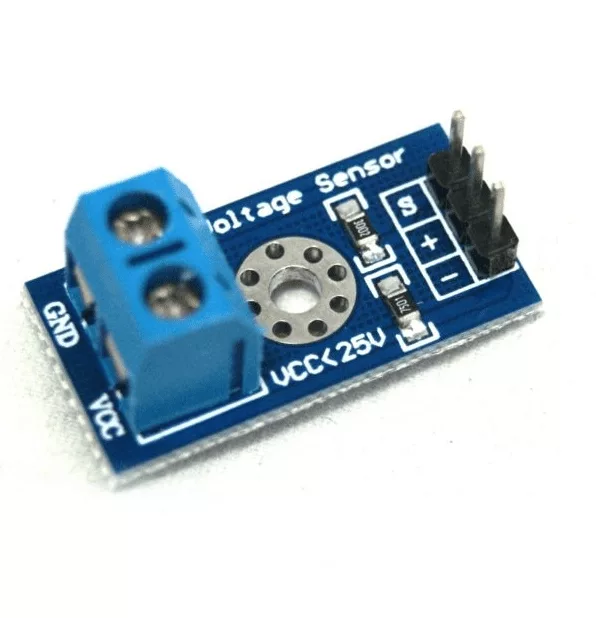

Capteur De Tension C11A063 DC0-25V

UGS : DAR-02-C01

En stock

Capteur de tension C11A063, mesure précise de 0 à 25V, idéal pour projets électroniques et éducatifs, fiable pour prototypage.

6,000 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
Diviseur résistif · Sortie analogique

Capteur de tension C11A063 — mesurer 0 à 25 V sur une entrée 5 V

Ce module C11A063 abaisse une tension continue de 0 à 25 V dans un rapport fixe de 5:1 pour qu’un Arduino ou un ESP la lise sans danger sur une broche analogique. Aucun composant actif : juste un pont diviseur de précision, fiable et immédiat.

🔋 Lire une batterie ou un panneau solaire sans griller la broche

Une entrée analogique d’Arduino tolère au maximum 5 V (3,3 V sur un ESP32). Branchez-y directement une batterie 12 V ou un bus 24 V et vous détruisez la broche. Le C11A063 résout exactement ce problème : il divise la tension d’entrée par 5 avant de la présenter à l’ADC, puis votre code remultiplie la lecture pour retrouver la valeur réelle. C’est l’interface économique pour transformer une carte de prototypage en voltmètre continu de surveillance.

⭐ Pourquoi choisir le C11A063

📏Rapport 5:125 V en entrée deviennent 5 V max en sortie, dans la plage de l’ADC.
🔌Sortie analogiqueUne seule broche A0/A1 suffit, aucune bibliothèque obligatoire.
⚙️Zéro alimentationModule 100 % passif : pas de Vcc à fournir au capteur.
🧮Calcul simpleTension réelle = lecture × (Vref / résolution) × 5.
🪶CompactPetit PCB avec bornier à vis, se câble en quelques secondes.
🎓PédagogiqueIdéal pour enseigner concrètement le pont diviseur de tension.

📐 Caractéristiques clés

RéférenceC11A063
Plage de mesure0 à 25 V DC
PrincipePont diviseur résistif (30 kΩ / 7,5 kΩ)
Rapport de division5:1 (sortie = entrée ÷ 5)
Type de signalAnalogique, vers une entrée ADC
Tension max recommandée25 V (entrée 5 V → ~16,5 V côté 3,3 V)
ConnexionBornier d’entrée + broches S / + / −
Alimentation propreAucune (module passif)

🧠 Le pont diviseur expliqué simplement

Le module met en série deux résistances : 30 kΩ côté entrée et 7,5 kΩ côté masse. La tension de sortie est prélevée à leur point milieu, ce qui donne un coefficient de 7,5 / (30 + 7,5) = 1/5. Une entrée de 25 V ressort donc à 5 V, exactement la limite d’un ADC 5 V. Sur une carte 3,3 V (ESP32, STM32), ne dépassez pas environ 16,5 V en entrée pour rester sous 3,3 V en sortie. La résolution dépend de la tension de référence de votre ADC, pas du module lui-même.

🛠️ Ce que vous pouvez surveiller

Partout où il faut lire une tension continue supérieure à la plage du microcontrôleur :

🔋 Tension de batterie 12 V☀️ Sortie de panneau solaire⚡ Bus d’alimentation 24 V📟 Voltmètre Arduino DIY🚗 Électronique embarquée 12/24 V🎓 TP sur le diviseur de tension

🚀 Mise en route en 3 étapes

1. Câbler l’entréeReliez + et − du bornier à la tension à mesurer (jusqu’à 25 V), en respectant la polarité.
2. Relier la sortieBroche S vers une entrée analogique (A0), masse commune entre le module et la carte.
3. Convertir en codeLisez analogRead, convertissez en volts, multipliez par 5 pour obtenir la tension réelle.

👤 Pour qui ?

Étudiants en électroniqueMakers énergie / solaireÉcoles d’ingénieurs et ISETBricoleurs Arduino / ESP

💡 Bon à savoir

Ce module ne mesure que du continu (DC) référencé à la masse commune : ce n’est pas un capteur isolé et il ne lit pas l’alternatif. Ne dépassez jamais 25 V en entrée. Pour gagner en précision, alimentez l’ADC sur une référence stable et calibrez le coefficient 5 avec un multimètre, car la tolérance des résistances introduit un léger écart.

🏁 En résumé

Le C11A063 est la façon la plus simple et la moins chère de lire une tension 0–25 V sur une carte 5 V : un diviseur 5:1 passif, une sortie analogique, aucune alimentation à prévoir. Parfait pour surveiller une batterie, un panneau solaire ou un bus 24 V dans un projet Arduino, et pour illustrer le pont diviseur en travaux pratiques.

Questions fréquentes

Comment utiliser le capteur de tension C11A063 ?

Le capteur de tension C11A063 est conçu pour mesurer des tensions continues de 0 à 25V. Il suffit de le connecter aux bornes de votre circuit pour obtenir une lecture précise. Assurez-vous de respecter les polarités pour éviter tout dommage.

Ce capteur est-il compatible avec d'autres composants électroniques ?

Oui, le capteur de tension C11A063 est compatible avec de nombreux microcontrôleurs et systèmes de prototypage comme Arduino ou Raspberry Pi. Vérifiez simplement que les niveaux de tension correspondent aux spécifications de votre projet.

Comment installer le capteur de tension ?

L'installation du capteur est simple. Connectez les fils de mesure aux points de tension que vous souhaitez surveiller, puis reliez les sorties aux entrées de votre système de mesure ou de contrôle. Consultez le schéma de connexion fourni pour plus de détails.

Quels sont les délais de livraison pour la Tunisie ?

Les délais de livraison pour la Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter toutes les commandes rapidement pour vous assurer une réception dans les meilleurs délais.

Le capteur de tension C11A063 est-il garanti ?

Oui, le capteur de tension C11A063 est couvert par une garantie de 1 an contre les défauts de fabrication. Si vous rencontrez un problème, veuillez nous contacter pour des solutions.

Quelles sont les différences entre ce capteur et d'autres modèles similaires ?

Le capteur de tension C11A063 se distingue par sa plage de mesure de 0 à 25V et sa précision. Contrairement à certains modèles, il est spécialement conçu pour les projets éducatifs et de prototypage, offrant une fiabilité accrue.

Comment utiliser le capteur de tension C11A063

⏱ Temps total : 15 min

  1. 1
    Préparation du matériel

    Avant de commencer, assurez-vous d'avoir le capteur de tension C11A063, une source de tension DC de 0 à 25V, un multimètre pour vérifier les mesures, et des fils de connexion. Vérifiez également que votre espace de travail est propre et bien éclairé.

  2. 2
    Connexion du capteur

    Connectez le terminal positif du capteur de tension C11A063 à la source de tension positive. Ensuite, reliez le terminal négatif du capteur à la source de tension négative. Assurez-vous que les connexions sont bien serrées et sécurisées pour éviter tout faux contact.

  3. 3
    Configuration du multimètre

    Prenez votre multimètre et réglez-le sur la fonction de mesure de tension continue (DC). Assurez-vous que la plage de mesure est suffisante pour couvrir la tension que vous allez mesurer, idéalement au-dessus de 25V.

  4. 4
    Mesure de la tension

    Une fois les connexions effectuées, utilisez des fils de test pour relier le multimètre aux bornes de sortie du capteur de tension. Lisez la valeur affichée sur le multimètre. Cela vous donnera une indication précise de la tension mesurée par le capteur.

  5. 5
    Vérification des résultats

    Comparez la valeur mesurée par le capteur avec la valeur de la source de tension pour vérifier la précision. Si les valeurs sont proches, le capteur fonctionne correctement. Sinon, vérifiez vos connexions et assurez-vous que le capteur est en bon état.

  6. 6
    Déconnexion et rangement

    Après avoir terminé vos mesures, déconnectez soigneusement le capteur de la source de tension. Rangez le capteur et le multimètre dans un endroit sûr pour éviter tout dommage. Assurez-vous que tous les fils sont également rangés correctement.

Poids0,015 kg
