Câble USB bleu avec connecteurs femelles pour Arduino

Module PL2303 Cable USB / TTL RS232 UART

UGS : DAR-02-E71

En stock

Module PL2303 USB/TTL RS232 UART pour communication série fiable. Parfait pour projets électroniques nécessitant une interface USB vers RS232.

8,000 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

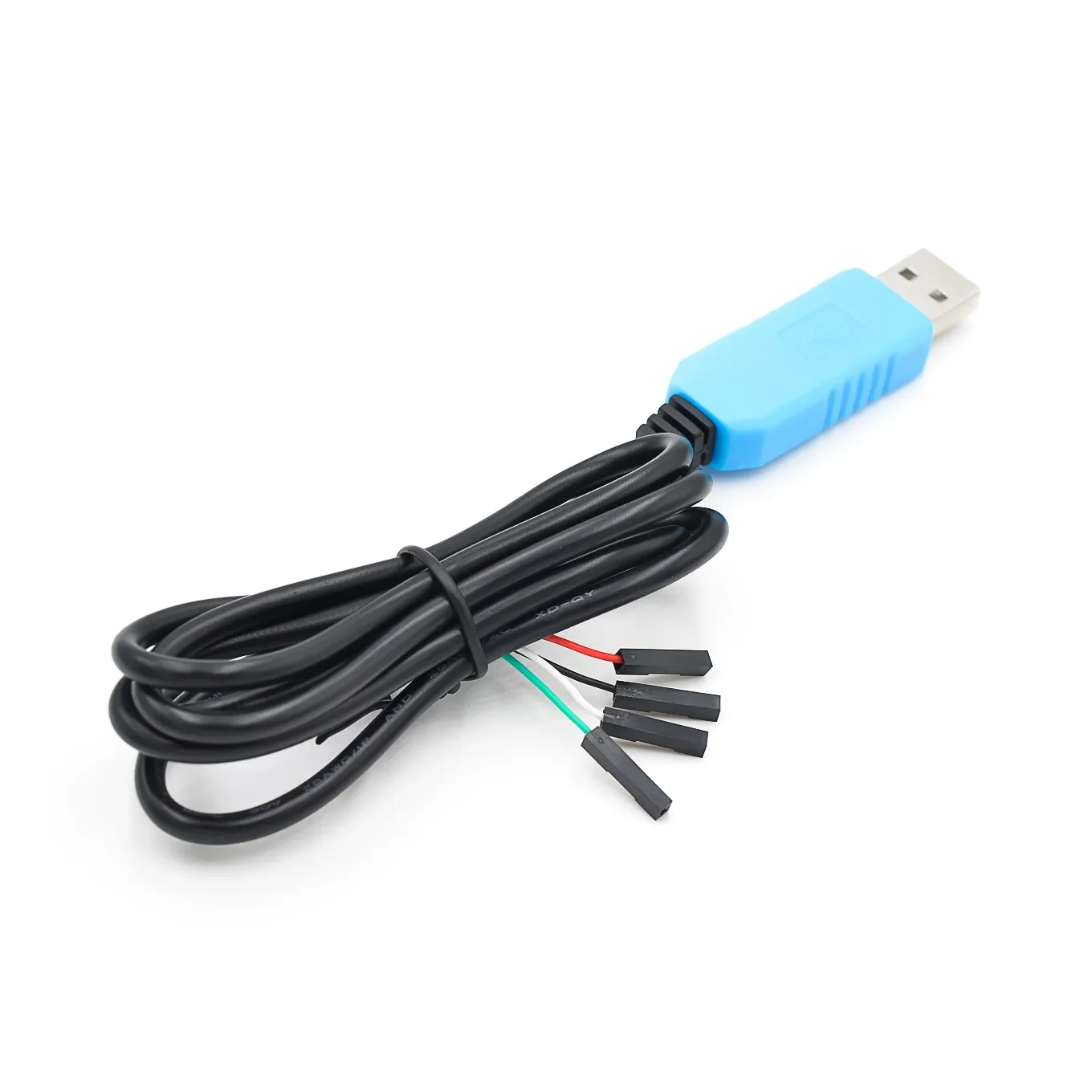

Câble USB-série · Puce PL2303

Câble USB vers TTL à base de puce PL2303, 4 fils prêts à connecter

La puce Prolific PL2303 est intégrée dans le connecteur USB ; le câble se termine par 4 fils Dupont (alimentation, masse, RX, TX) pour dialoguer en série TTL avec une carte électronique, sans module séparé à câbler.

🔌 Présentation

Ce câble regroupe la conversion USB-série et le câblage en un seul accessoire : plus besoin de module externe ni de fils Dupont additionnels. Pratique pour flasher ou déboguer rapidement une carte à microcontrôleur, un module GPS ou tout circuit disposant d’une UART TTL.

📐 Caractéristiques techniques

PucePL2303 (Prolific)
ConnecteurUSB-A vers 4 fils Dupont femelle
FilsRouge (VCC) · Noir (GND) · Blanc (RXD) · Vert (TXD)
Niveaux logiquesTTL (3,3–5V selon variante du circuit)
Longueur de câble≈ 1 m
PilotesPL2303 — Windows / Linux / macOS

🛠️ Cas d’usage

🔧 Flashage firmware📟 Debug série microcontrôleur🧑‍🎓 TP communication UART📡 Modules GPS/Bluetooth

💡 Bon à savoir

Selon la révision exacte de la puce (HX, TA ou GT), le pilote PL2303 à installer peut différer sous Windows récent — vérifiez la reconnaissance dans le gestionnaire de périphériques en cas de souci. Câblez en croisé : TX du câble vers RX de la carte, RX du câble vers TX de la carte.

Documentation et ressources

Questions fréquentes

À quoi sert le module PL2303 Cable USB / TTL RS232 UART ?

Le module PL2303 permet d'établir une communication série fiable entre un ordinateur et des dispositifs utilisant l'interface RS232. Il est idéal pour des projets électroniques, comme la programmation de microcontrôleurs ou la connexion à des capteurs.

Ce module est-il compatible avec tous les systèmes d'exploitation ?

Le module PL2303 est généralement compatible avec les systèmes d'exploitation Windows, Linux et macOS. Cependant, il est recommandé de vérifier la disponibilité des pilotes spécifiques pour votre système avant l'achat.

Comment installer le module PL2303 ?

L'installation du module est simple : il suffit de le connecter à un port USB de votre ordinateur. Les pilotes nécessaires peuvent être téléchargés en ligne si votre système ne les installe pas automatiquement.

Quels sont les délais de livraison pour la Tunisie ?

Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrés, selon votre localisation. Vous recevrez un numéro de suivi pour suivre l'avancement de votre commande.

Le produit est-il garanti ?

Oui, le module PL2303 est couvert par une garantie de 6 mois contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Quelles sont les différences entre ce module et d'autres produits similaires ?

Le module PL2303 se distingue par sa fiabilité et sa facilité d'utilisation. Contrairement à d'autres modules, il offre une meilleure compatibilité avec divers systèmes d'exploitation et nécessite moins de configuration.

Peut-on utiliser ce module pour des projets Arduino ?

Oui, le module PL2303 peut être utilisé avec des projets Arduino pour établir une communication série. Il est particulièrement utile pour programmer des cartes Arduino via l'interface USB.

Comment utiliser le module PL2303 USB/TTL RS232 UART

⏱ Temps total : 15 min

  1. 1
    Préparation du matériel

    Rassemblez tous les éléments nécessaires pour l'utilisation du module PL2303. Vous aurez besoin du module lui-même, d'un câble USB, d'un ordinateur et éventuellement d'un appareil avec une interface série RS232.

  2. 2
    Installation des pilotes

    Avant de connecter le module à votre ordinateur, téléchargez et installez les pilotes nécessaires pour le PL2303. Vous pouvez les trouver sur le site du fabricant ou dans le manuel d'utilisation. Suivez les instructions d'installation.

  3. 3
    Connexion du module

    Branchez le module PL2303 à un port USB de votre ordinateur à l'aide du câble USB. Assurez-vous que la connexion est bien établie et que le module est alimenté.

  4. 4
    Vérification de la connexion

    Ouvrez le gestionnaire de périphériques de votre ordinateur pour vérifier que le module est reconnu. Il devrait apparaître sous la section 'Ports (COM et LPT)' avec un numéro de port COM attribué.

  5. 5
    Configuration du logiciel de communication

    Lancez un logiciel de communication série, comme PuTTY ou Tera Term. Configurez le port COM correspondant au module PL2303, en définissant les paramètres de communication (baud rate, bits de données, parité, etc.) selon les spécifications de votre projet.

  6. 6
    Test de communication

    Envoyez des données depuis le logiciel de communication vers l'appareil connecté via le module PL2303. Vérifiez que les données sont correctement reçues et affichées sur l'appareil ou dans le logiciel.

  7. 7
    Déconnexion et rangement

    Une fois les tests terminés, déconnectez le module de l'ordinateur et rangez-le soigneusement. Assurez-vous de noter les configurations utilisées pour de futurs projets.

Poids0,03 kg
