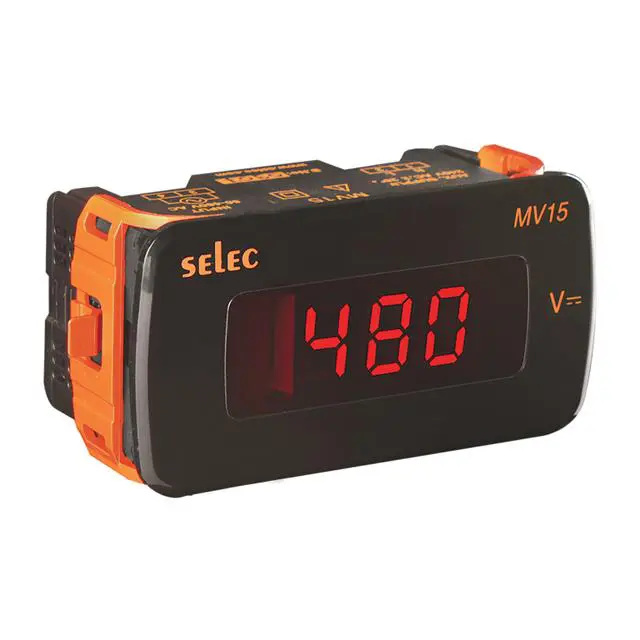

Voltmètre numérique Selec MV15 DC 0-200 V – 110 VAC

Le voltmètre numérique Selec MV15-DC-200V-110V-CU-ROHS est un instrument de mesure électrique conçu pour afficher et surveiller une tension continue comprise entre 0 et 200 VDC. Fabriqué par Selec Controls USA Inc., ce modèle de la série MV15 est destiné au montage sur panneau et convient particulièrement aux armoires électriques, tableaux de commande, machines industrielles, équipements d’automatisation et installations nécessitant une visualisation directe de la tension.

La référence commerciale 4106-MV15-DC-200V-110V-CU-ROHS-ND correspond au produit fabricant MV15-DC-200V-110V-CU-ROHS. Le modèle dispose d’une alimentation de 110 VAC et d’une entrée de mesure destinée à une tension continue jusqu’à 200 VDC.

Mesure de tension continue 0 à 200 VDC

Le principal avantage du Selec MV15 est sa capacité à mesurer une tension continue sur une plage de 0 à 200 VDC. Il peut ainsi être intégré dans des applications où la surveillance d’une tension continue constitue un paramètre important du système.

La mesure de tension est affichée directement sur la face avant de l’appareil. Cette conception permet à l’opérateur de contrôler rapidement la valeur électrique sans utiliser systématiquement un multimètre externe.

Le modèle est particulièrement adapté aux installations dans lesquelles une indication permanente de la tension doit être disponible sur un tableau ou une armoire électrique.

Affichage LED rouge à bargraph

Le MV15 utilise un affichage LED rouge à bargraph, conçu pour offrir une indication visuelle claire de la tension mesurée. Le fabricant indique un affichage de 3 caractères par ligne, avec une hauteur de caractère de 14,22 mm.

L’affichage LED rouge permet une bonne visibilité de la valeur depuis la face avant du panneau. Le format bargraph apporte également une représentation visuelle pratique du niveau de tension mesuré.

Cette conception est intéressante pour les tableaux de commande et les équipements industriels dans lesquels l’utilisateur doit pouvoir consulter rapidement l’état électrique d’une installation.

Alimentation 110 VAC

Le modèle MV15-DC-200V-110V-CU-ROHS fonctionne avec une alimentation de 110 VAC. Il est donc important de distinguer la tension d’alimentation de l’appareil de la tension qu’il mesure.

Dans cette référence, 110V correspond à l’alimentation du voltmètre, tandis que DC-200V indique la fonction de mesure de tension continue jusqu’à 200 VDC. Les caractéristiques publiées par DigiKey confirment une alimentation de 110 VAC et une plage de mesure de 0 à 200 VDC.

Avant l’installation, il est recommandé de vérifier la tension disponible dans l’équipement ainsi que la compatibilité de la source de mesure avec les caractéristiques du voltmètre.

Montage sur panneau

Le Selec MV15 est conçu pour une installation directe sur panneau. La découpe de panneau est de 92 × 46 mm, ce qui facilite son intégration dans une armoire électrique, un tableau de contrôle ou un équipement industriel compatible.

Le raccordement s’effectue à l’aide de bornes à vis, permettant une connexion pratique dans les installations électriques et les systèmes de commande.

Son format compact est adapté aux projets où l’espace disponible sur le panneau est limité tout en nécessitant un affichage permanent de la tension.

Applications industrielles et électriques

Le voltmètre Selec MV15 0-200 VDC peut être utilisé dans différentes applications de mesure et de surveillance électrique.

Il convient notamment pour :

• Armoires électriques
• Tableaux de commande
• Machines industrielles
• Systèmes d’automatisation
• Installations de contrôle électrique
• Équipements de mesure
• Bancs de test
• Projets d’instrumentation
• Systèmes nécessitant la surveillance d’une tension DC

Dans une installation industrielle, le voltmètre peut être placé directement sur la face avant d’une armoire afin de permettre à l’opérateur de surveiller rapidement la tension du circuit concerné.

Conception adaptée à l’instrumentation

Le MV15 appartient à la catégorie des compteurs de panneau et a été conçu pour être intégré directement dans un équipement. Son affichage LED, son montage sur panneau et ses bornes à vis permettent de l’utiliser dans différents systèmes de mesure et de contrôle.

L’indice de protection indiqué pour ce modèle est IP51, et la température de fonctionnement spécifiée est comprise entre -10 °C et +55 °C. Ces caractéristiques doivent être prises en compte lors du choix de l’emplacement d’installation.

Solution pratique pour surveiller une tension DC

Lorsque la surveillance de la tension doit être réalisée directement depuis un tableau électrique, un voltmètre de panneau constitue une solution pratique. Le Selec MV15-DC-200V-110V-CU-ROHS permet d’afficher une tension continue jusqu’à 200 VDC tout en étant alimenté en 110 VAC.

Son affichage LED rouge à bargraph, son format de montage sur panneau et sa plage de mesure en font un composant adapté à différents projets d’automatisation et d’instrumentation électrique.

Installation et compatibilité

Avant l’installation du voltmètre Selec MV15, il est recommandé de vérifier plusieurs éléments : la tension d’alimentation de 110 VAC, la plage de mesure de 0 à 200 VDC, les dimensions de découpe du panneau et le type de raccordement.

La source de tension mesurée doit être compatible avec l’entrée prévue pour le modèle. Il est également nécessaire de respecter les règles de sécurité électrique lors du raccordement et de la mise en service.

Pour une intégration dans un tableau existant, vérifiez que l’ouverture disponible correspond à la découpe recommandée de 92 × 46 mm.

Caractéristiques techniques

Caractéristique	Spécification
Fabricant	Selec Controls USA Inc.
Série	MV15
Référence fabricant	MV15-DC-200V-110V-CU-ROHS
Référence DigiKey	4106-MV15-DC-200V-110V-CU-ROHS-ND
Type	Voltmètre numérique de panneau
Grandeur mesurée	Tension
Type de tension mesurée	DC
Plage de mesure	0 à 200 VDC
Alimentation	110 VAC
Type d’affichage	LED
Affichage	Bargraph rouge
Nombre de caractères	3 par ligne
Hauteur des caractères	14,22 mm
Montage	Montage sur panneau
Découpe panneau	92 × 46 mm
Raccordement	Bornes à vis
Indice de protection	IP51
Température de fonctionnement	-10 °C à +55 °C
Statut	Actif
Conditionnement	Boîte

Les caractéristiques sont basées sur les données publiées pour la référence fabricant MV15-DC-200V-110V-CU-ROHS.

Points forts

• Mesure de tension DC de 0 à 200 V
• Alimentation 110 VAC
• Affichage LED rouge à bargraph
• Hauteur d’affichage de 14,22 mm
• Conception pour montage sur panneau
• Découpe panneau 92 × 46 mm
• Raccordement par bornes à vis
• Indice de protection IP51
• Température de fonctionnement de -10 °C à +55 °C
• Adapté aux applications industrielles, électriques et d’automatisation
