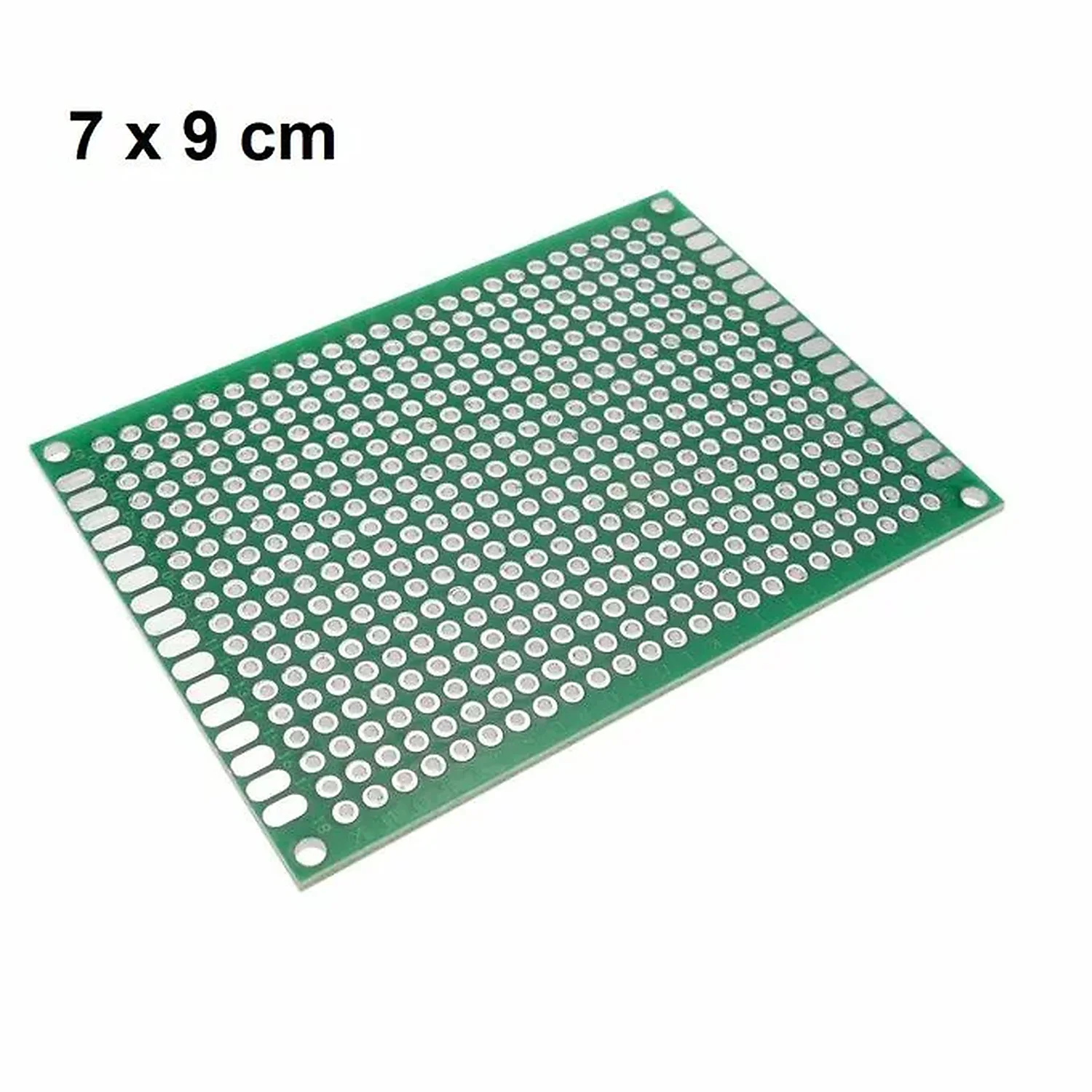

plaque perforée 7x9 - Plaque perforee 7X9 cm Verte Double Face - Didactico Tunisie
Plaque perforee 4x6 cm Verte Double Face 2,000 TND
plaque perforée 7x9 - Plaque perforee 7X9 cm Verte Double Face - Didactico Tunisie
Click to enlarge

Plaque perforee 5×7 cm Verte Double Face

UGS : DPC-01-A02

En stock

Plaque perforée 5×7 cm verte double face, idéale pour circuits imprimés. Composant clé pour montages électroniques précis.

3,600 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
Double face · 5 × 7 cm

Plaque à pastilles 5 × 7 cm verte — la surface confortable pour un circuit définitif

Plaque d’essai époxy FR4 double face de 50 × 70 mm, percée au pas standard de 2,54 mm. Le plus grand format de la gamme : assez d’espace pour souder un montage complet — microcontrôleur, drivers et alimentation — sur un seul support.

🔧 Le format qui pérennise un projet complet

Quand un assemblage validé sur breadboard doit devenir une carte fiable et durable, le 5 × 7 cm offre les 35 cm² nécessaires pour loger plusieurs circuits intégrés, des borniers et un étage de régulation sans se serrer. C’est la plaque epoxy 2.54 que l’on choisit pour figer définitivement à l’étain un projet Arduino, ESP32 ou une petite alimentation maison.

⭐ Pourquoi cette plaque à pastilles

🟢Époxy FR4 verteSubstrat rigide, stable dans le temps, sans flexion sous le poids des composants.
🔁Double facePastilles cuivre des deux côtés : routage plus libre, soudures accessibles dessus comme dessous.
📏Pas 2,54 mmLa trame standard de l’électronique traversante : tous les composants au pas DIP s’y insèrent.
📐Grande surface50 × 70 mm pour un circuit moyen complet, là où une bande étroite obligerait à fractionner.
🔩Soudure permanenteLiaisons à l’étain : la carte résiste aux vibrations et au transport, contrairement à un montage enfiché.
✂️DécoupableSe recoupe au cutter le long des rangées pour ajuster le contour à votre boîtier.

📐 Caractéristiques

Format5 × 7 cm (50 × 70 mm)
Surface utile≈ 35 cm²
Pas de perçage2,54 mm (0,1″)
Faces cuivréesDouble face
SubstratÉpoxy FR4
CouleurVerte
PastillesCuivre, rondes
MontageComposants traversants, soudure

🧩 Plaque à pastilles ou breadboard ?

Une breadboard sert à tâtonner : on enfiche, on déplace, on recommence. Mais ses contacts à ressort lâchent dès qu’on bouge la carte. La plaque perforée 5 × 7, elle, fige le circuit : chaque liaison est soudée, donc permanente et fiable. On passe du prototype provisoire au montage définitif sans graver de PCB ni attendre une fabrication.

🛠️ Ce que vous pouvez y réaliser

Sa grande surface en fait le support des montages aboutis qui demandent plusieurs blocs fonctionnels :

🧠 Prototype définitif🔌 Soudure de modules🤖 Projet Arduino / ESP permanent⚡ Alim / régulateur DIY🎛️ Carte de commande🔋 Étage de puissance

👤 Pour qui ?

Étudiants ISET / écoles d’ingénieursLaboratoires de TP électroniqueMakers & électronique embarquéeMaintenance et réparation

💡 Bon à savoir

Les pastilles ne sont pas reliées entre elles : chaque point est isolé, c’est à vous de créer les pistes à l’étain ou avec des straps en fil étamé pour les liaisons longues. Planifiez l’implantation avant de chauffer le fer pour limiter les ponts. Sur cette grande surface, regroupez l’alimentation d’un côté et le signal de l’autre pour garder une carte lisible.

🏁 En résumé

Avec 35 cm² au pas 2,54 mm et son double face en époxy FR4, la plaque à pastilles 5 × 7 cm est le format à choisir dès qu’un projet dépasse quelques composants. C’est la plaque d’essai soudure idéale pour transformer un montage breadboard validé en carte robuste et durable, au meilleur prix en Tunisie.

Questions fréquentes

À quoi sert la plaque perforée 5x7 cm verte double face ?

Cette plaque est conçue pour la réalisation de circuits imprimés. Elle permet de monter des composants électroniques de manière précise et organisée, facilitant ainsi le prototypage et les projets électroniques.

Est-ce que cette plaque est compatible avec tous les composants électroniques ?

Oui, la plaque perforée est compatible avec la plupart des composants électroniques standard. Sa conception permet d'accueillir divers types de composants, ce qui la rend polyvalente pour différents projets.

Comment installer des composants sur cette plaque ?

Pour installer des composants, il suffit de les insérer dans les trous de la plaque et de les souder en place. Assurez-vous de bien respecter les polarités et les connexions nécessaires pour un montage correct.

Quels sont les délais de livraison pour la Tunisie ?

Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour garantir une livraison efficace.

Cette plaque est-elle garantie ?

Oui, la plaque perforée est garantie contre les défauts de fabrication. Si vous rencontrez un problème, vous pouvez nous contacter pour discuter des options de retour ou d'échange.

Quelles sont les différences entre cette plaque et d'autres plaques perforées ?

Cette plaque se distingue par sa taille de 5x7 cm et son design double face, permettant une utilisation plus efficace de l'espace et une meilleure accessibilité pour le montage des composants.

Peut-on utiliser cette plaque pour des projets éducatifs ?

Absolument, cette plaque est idéale pour des projets éducatifs. Elle permet aux étudiants et aux amateurs d'apprendre les bases de l'électronique tout en réalisant des montages pratiques.

Comment utiliser la plaque perforée 5x7 cm verte double face

⏱ Temps total : 15 min

Outils nécessaires : Fer à souder, Pince à dénuder, Multimètre
Fournitures : Composants électroniques, Fils de connexion, Colle (optionnelle)
  1. 1
    Préparation de la plaque

    Prenez la plaque perforée et vérifiez qu'elle est propre et exempte de débris. Si nécessaire, nettoyez-la avec un chiffon sec. Assurez-vous que les trous de la plaque sont dégagés pour faciliter l'insertion des composants.

  2. 2
    Planification du circuit

    Avant de commencer l'assemblage, dessinez un schéma de votre circuit sur papier. Identifiez l'emplacement de chaque composant sur la plaque perforée en tenant compte des connexions nécessaires.

  3. 3
    Insertion des composants

    Insérez les composants électroniques dans les trous de la plaque selon votre schéma. Assurez-vous que les pattes des composants passent bien à travers les trous et qu'ils sont bien positionnés.

  4. 4
    Soudure des composants

    Utilisez le fer à souder pour souder les pattes des composants aux pistes de la plaque. Appliquez une petite quantité de soudure sur chaque connexion pour assurer une bonne conductivité.

  5. 5
    Vérification des connexions

    Après avoir soudé tous les composants, utilisez un multimètre pour vérifier la continuité des connexions. Cela vous permettra de vous assurer qu'il n'y a pas de courts-circuits ou de connexions manquantes.

  6. 6
    Fixation des fils de connexion

    Si nécessaire, dénudez les extrémités des fils de connexion et soudez-les aux points appropriés sur la plaque. Assurez-vous que chaque connexion est solide et bien isolée.

  7. 7
    Test final du circuit

    Alimentez votre circuit et testez son fonctionnement. Vérifiez que tous les composants fonctionnent comme prévu et que le circuit répond correctement aux signaux.

Poids0,05 kg
