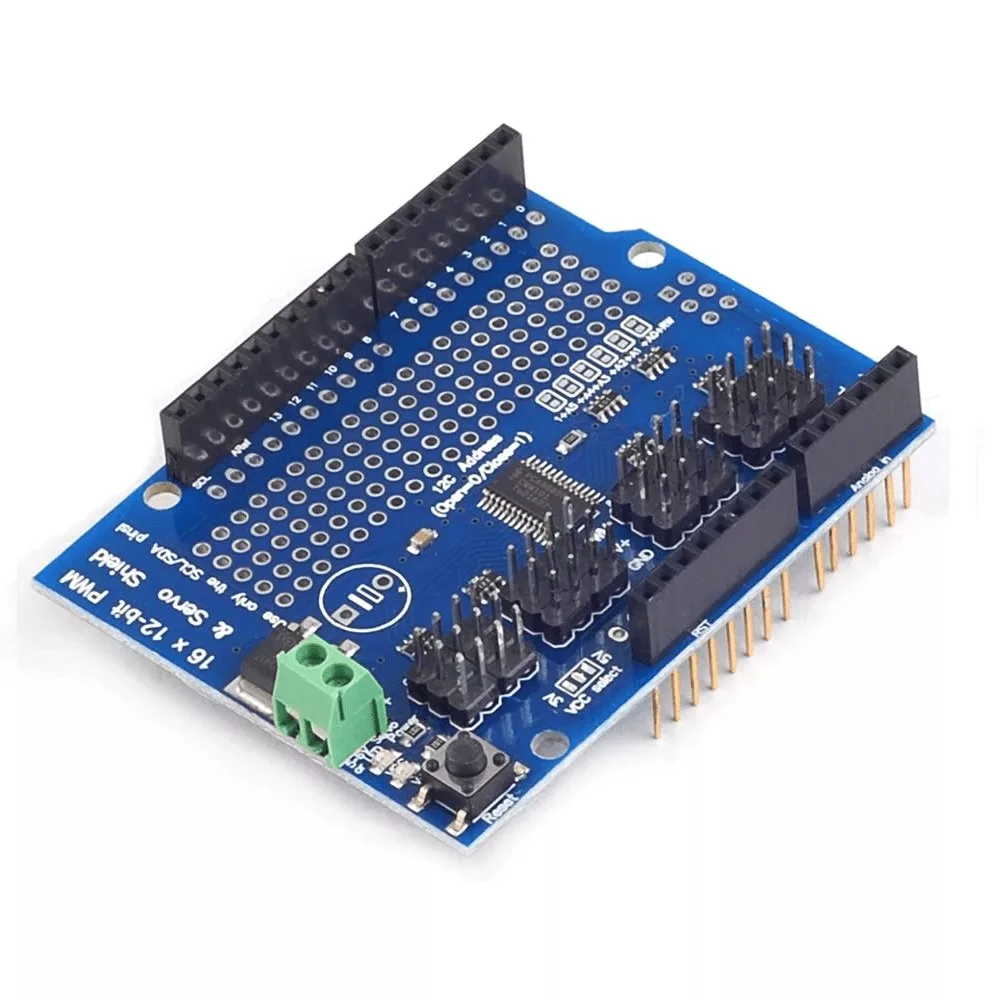

Carte Shield Servos 16 Canaux 12 bits PWM I2C – PCA9685

⚙️ Carte Shield Servos 16 Canaux | PWM 12 bits | I²C | PCA9685

La carte Shield Servos PCA9685 16 canaux est une solution idéale pour piloter jusqu’à 16 servomoteurs avec une grande précision, tout en utilisant seulement deux broches I²C du microcontrôleur.

🧠 Contrôleur PWM haute précision – 12 bits
Basée sur le PCA9685, elle génère des signaux PWM stables et précis, indépendamment du microcontrôleur.

🔌 Interface I²C simple
Contrôle via bus I²C, compatible avec Arduino, Raspberry Pi, ESP32, STM32, etc.

🎛️ 16 canaux indépendants
Chaque canal peut être configuré séparément pour piloter servos, LED ou autres charges PWM.

⚡ Alimentation servos dédiée
Entrée d’alimentation externe pour les servomoteurs, évitant toute surcharge de la carte principale.

🔗 Chaînage possible
Jusqu’à 62 cartes peuvent être connectées sur le même bus I²C, permettant de contrôler jusqu’à 992 sorties PWM.

🔒 Fiabilité et stabilité
Fonctionnement autonome du PWM garantissant des signaux constants, même lorsque le microcontrôleur est sollicité.

🌍 Applications

• Robotique et bras articulés

• Humanoïdes et plateformes multi-servos

• Contrôle de LED et éclairage PWM

• Projets domotiques et industriels

📦 Caractéristiques techniques

• Circuit principal : PCA9685

• Nombre de canaux : 16 PWM

• Résolution : 12 bits (4096 pas)

• Interface : I²C

• Fréquence PWM : réglable jusqu’à ~1 kHz

• Tension logique : 3.3V / 5V

• Alimentation servos : 5V–6V externe
