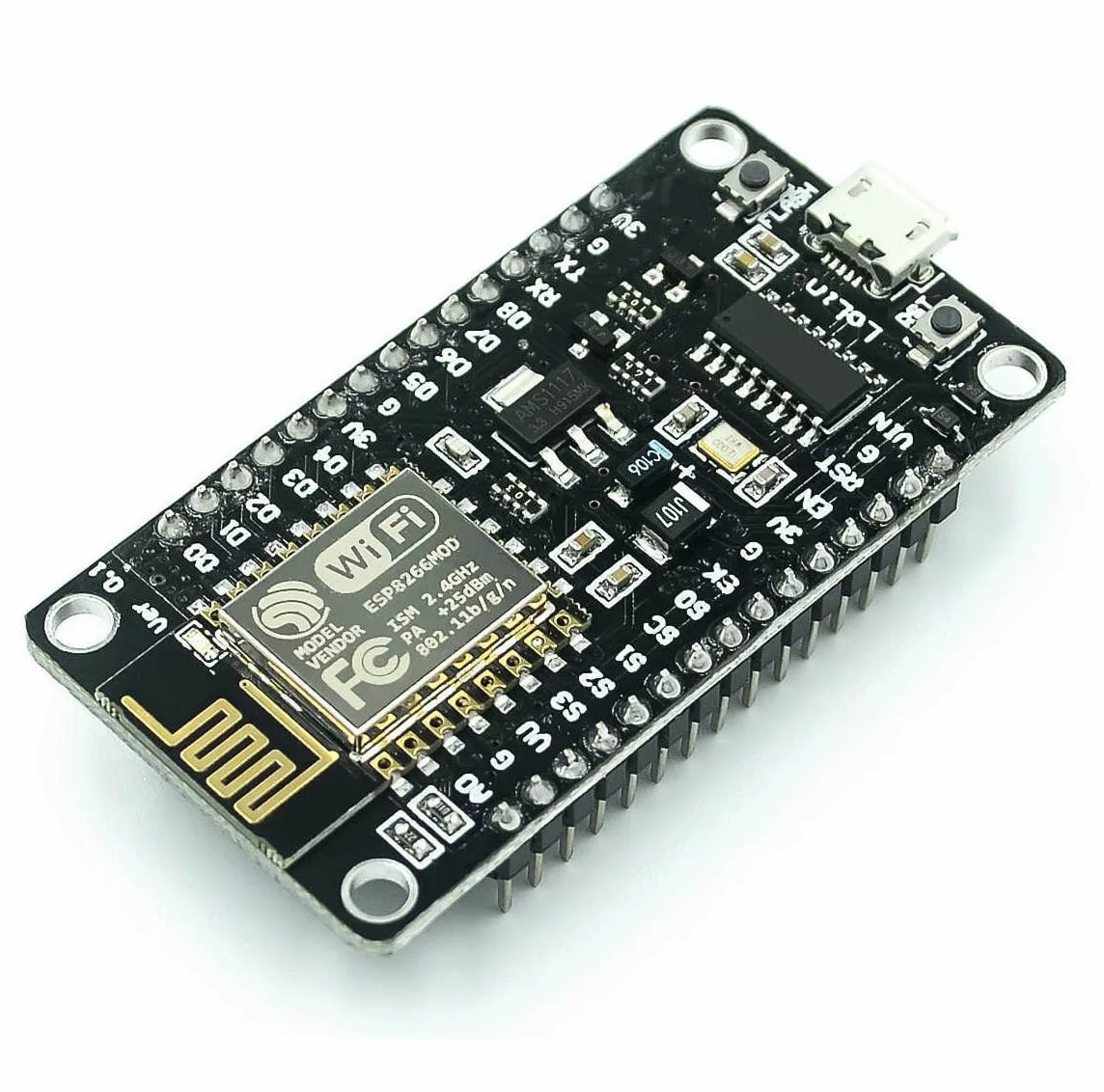

carte de developpement esp8266 ch340 nodemcu lua wifi

Aperçu général

• La carte NodeMCU V3 combine :

  • un microcontrôleur ESP8266EX, avec WiFi intégré.

  • un convertisseur USB-série CH340G, ce qui permet de la programmer facilement via un port USB.

  • des broches prêtes à l’emploi pour I/O, alimentation, communication (UART, SPI, I²C).

• Elle est souvent livrée avec le firmware « Lua » (d’où le nom «NodeMCU»), mais peut aussi être programmée via l’IDE Arduino en langage C++ ou MicroPython.

• Elle est conçue pour le prototypage rapide de projets connectés, objets IoT, capteurs sans fil, etc.

📋 Caractéristiques techniques typiques

Voici les spécifications communes que l’on retrouve :

• Microcontrôleur : ESP8266EX 32-bit RISC Xtensa LX106, fréquence typique 80 MHz (parfois 160MHz).

• WiFi : compatible 802.11 b/g/n, fréquence 2.4 GHz, modes STA/AP/STA+AP pris en charge.

• Flash mémoire : typiquement 4 MB (sur la version V3).

• Alimentation :

  • Tension d’alimentation : souvent 4,5V à 9V (via USB ou pin VIN) selon version.

  • Tension logique I/O : 3,3V. Important de ne pas alimenter ou connecter des signaux directement à 5V.

• Broches : 1 entrée analogique (ADC), plusieurs GPIO pouvant faire PWM, I²C, SPI, etc.

• USB-série : Le CH340G ou CH340C permet la connexion au PC pour programmation. Le driver CH340 doit être installé sur l’ordinateur pour que la carte soit reconnue.

• Dimensions : environ 58 × 32 mm pour une version V3.

🧰 Utilisation & fonctionnalités

• Programmation via USB : branchez la carte à votre ordinateur avec un câble USB, installez le driver CH340 si nécessaire, sélectionnez la carte dans l’IDE Arduino ou utilisez un interpréteur Lua.

• Prototypage WiFi : grâce au WiFi intégré, vous pouvez créer des objets connectés : capteurs, actionneurs, serveurs web, notifications, etc.

• Multiples interfaces : les broches exposées permettent d’interfacer des capteurs (température, humidité, mouvement), des affichages, des relais, des modules SPI/I2C.

• Firmware Lua : vous pouvez programmer directement en Lua, ce qui est simple pour prototypage rapide.

• IDE Arduino : il est également très utilisé avec Arduino IDE, ce qui étend l’écosystème de bibliothèques disponibles.
