Caractéristiques principales :
- Protocole de Communication : Prend en charge les protocoles RS485 et CAN (Controller Area Network), permettant la communication sur des réseaux industriels et de contrôle.
- Compatibilité : Compatible avec toutes les versions de Raspberry Pi avec connecteur GPIO 40 broches.
- Connecteurs :
- RS485 : Borniers à vis pour une connexion facile aux réseaux RS485.
- CAN : Borniers à vis pour une connexion facile aux réseaux CAN.
- Isolation : Isolation galvanique intégrée pour protéger le Raspberry Pi contre les surtensions et les interférences.
- Tension de Fonctionnement : Alimentation via le connecteur GPIO du Raspberry Pi.
- Interfaces :
- SPI : Utilisé pour la communication entre le Raspberry Pi et le module CAN.
- UART : Utilisé pour la communication RS485.
- Indicateurs LED : LED d’état pour les activités RS485 et CAN, facilitant le dépannage et le diagnostic.
- Dimensions Compactes : Conception compacte permettant une intégration facile avec le Raspberry Pi sans encombrement supplémentaire.
Applications :
- Automatisation Industrielle : Utilisé pour la communication entre les équipements industriels sur des réseaux RS485 et CAN.
- Domotique : Parfait pour les systèmes de contrôle de la maison intelligente utilisant des réseaux de communication robustes.
- Projets de Robotique : Permet la communication entre différents composants et systèmes de robotique.
- Systèmes de Contrôle : Utilisé dans les systèmes de contrôle et de surveillance nécessitant une communication fiable et en temps réel.
- Projets DIY : Idéal pour les amateurs et les makers travaillant sur des projets de réseaux de capteurs et d’automatisation.
Contenu de l’Emballage :

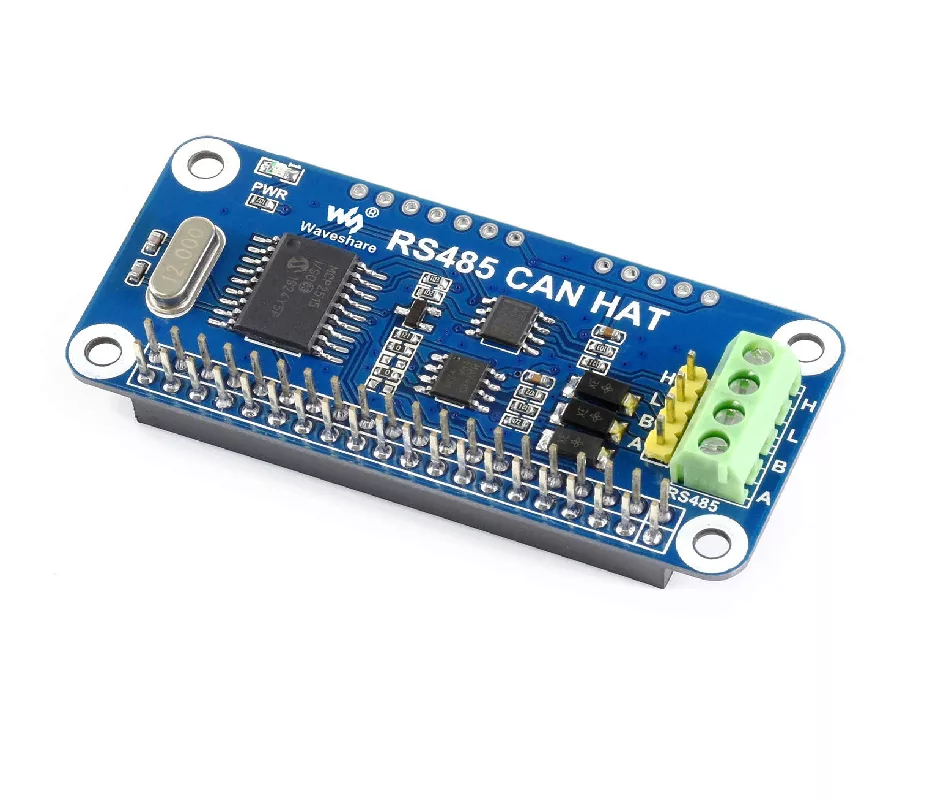

- 1 x Module Shield RS485 CAN HAT pour Raspberry Pi
Instructions d’Utilisation :
- Installation Physique : Connectez le module HAT aux broches GPIO de votre Raspberry Pi.
- Connexion des Réseaux : Utilisez les borniers à vis pour connecter les câbles des réseaux RS485 et CAN aux bornes correspondantes du module.
- Configuration du Logiciel :
- RS485 : Configurez la communication UART sur le Raspberry Pi pour utiliser le réseau RS485.
- CAN : Installez et configurez les pilotes et bibliothèques CAN pour le Raspberry Pi. Utilisez l’interface SPI pour la communication CAN.
- Test et Débogage : Utilisez les indicateurs LED pour vérifier l’état des communications RS485 et CAN. Effectuez des tests de communication pour assurer le bon fonctionnement du module.
- Développement de Projet : Intégrez le module dans vos projets de développement, en utilisant les interfaces RS485 et CAN pour la communication entre les différents composants et systèmes.
