Carte witty cloud ESP-12F Wifi ESP8266

Le module ESP8266/ESP-12F/carte de développement Wi-Fi série Witty Cloud avec mini-contrôleur nodeMCU est un émetteur-récepteur Wi-Fi compact et économique , idéal pour la domotique et les applications IoT . Il peut remplacer votre NRF24L01 et communiquer directement avec votre routeur Wi-Fi via les ports UART (Rx, Tx) du microcontrôleur.

Le module ESP-12 est l’un des plus complets de la famille ESP , car il offre un grand nombre de broches utilisables. Vous pouvez le programmer pour un fonctionnement autonome avec l’ IDE Arduino ou avec Lua en tant que NodeMCU . Il intègre une LDR et une LED WS2812 pour vos projets. La carte est fournie avec un module micro USB CH40 pour sa programmation.

L’ ESP8266 est une puce hautement intégrée, comprenant une antenne et un convertisseur de gestion de l’alimentation. Le système utilise l’ESP8266 et ses fonctionnalités sont les suivantes : économie d’énergie, VoIP, commutation rapide entre les modes veille/réveil, fonctionnement basse consommation, polarisation radio adaptative et fonctions de traitement du signal en amont.

Ce module ESP8266/ESP-12F/Série WIFI Witty Cloud Development Board + MINI nodeMCU est un kit de développement matériel intelligent pour le cloud. Il s’agit de la carte de développement IoT la plus simple et la plus économique de l’histoire . Aucune connaissance en réseau, TCP/IP ou autres complexités n’est requise. Il vous suffit de maîtriser le langage C et d’utiliser EMC avec le SDK cloud pour réaliser rapidement des développements secondaires. La carte de démonstration permet de contrôler des LED RGB colorées via un panneau intégré à un smartphone et une application mobile. L’affichage de la luminosité ambiante par résistance photosensible est possible grâce à une application dédiée. Avec un minimum de code et seulement une demi-heure de modifications, vous pouvez créer votre propre équipement de contrôle à distance. Le système génère une application gratuite (Android, iOS) et le SDK est accessible.

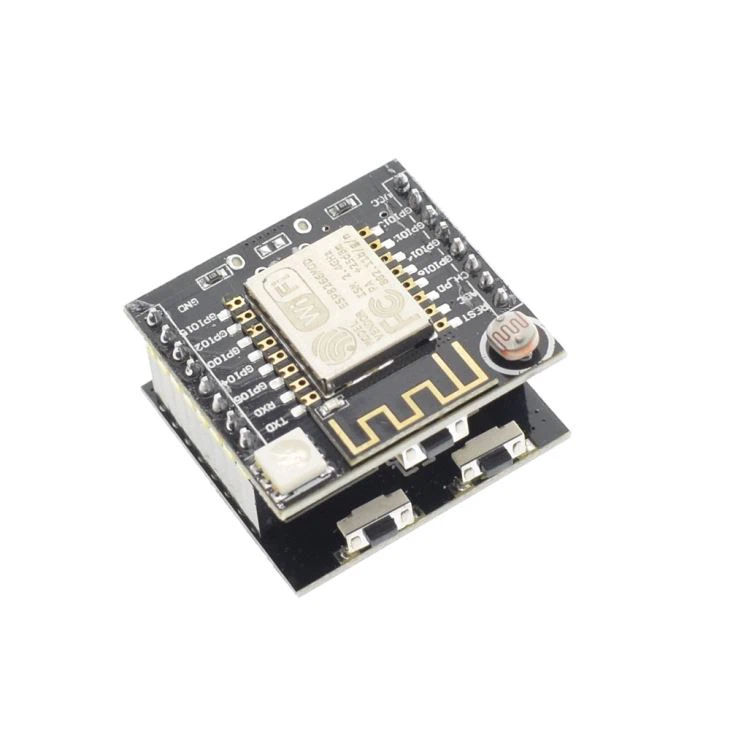

Surnommé « Witty Cloud », le module ESP-12F de la carte de développement Wi-Fi série ESP8266 Witty Cloud est un module compact basé sur l’ESP8266, composé de deux cartes PCB empilées reliées par une paire de connecteurs à 8 broches.

La carte supérieure est la carte principale. Elle comprend un module ESP-12F intégrant le microcontrôleur Wi-Fi ESP8266, une LED RGB, une LDR, un bouton, un port micro USB et un régulateur de tension 3,3 V. La carte inférieure intègre le module USB-UART CH340G permettant la connexion à un ordinateur pour programmer la mémoire flash ou consulter les messages de débogage. On y trouve également deux boutons (RST pour la réinitialisation et FLASH) et un port micro USB.

La carte Witty principale peut fonctionner de manière autonome une fois le firmware prêt pour votre projet. La carte CH340 inférieure peut être séparée et utilisée comme interface USB-UART autonome pour programmer d’autres modules. Le module Witty Cloud peut être programmé avec l’IDE Arduino ou avec Lua (NodeMCU).

Remarque : Le bouton-poussoir utilisateur est connecté à la broche GPIO4. La carte inférieure (avec CH340G) peut être séparée et utilisée comme interface USB-UART autonome pour programmer d’autres modules (comme l’ESP-01). Deux connecteurs mini-USB (un sur chaque carte) permettent d’alimenter et d’utiliser la carte supérieure indépendamment. Bien que cette carte soit entièrement compatible avec le firmware NodeMCU, elle n’est pas pré-programmée. N’ouvrant pas l’emballage d’origine, nous ne pouvons pas la reprogrammer avant de vous l’envoyer. Vous devez le reprogrammer (à l’aide du flasheur NodeMCU ou de l’IDE Arduino) avant de pouvoir l’utiliser. Module ESP-12F avec SoC Espressif ESP8266EX, Connectivité – WiFi 802.11 b/g/n, 2 connecteurs à 8 broches avec GPIO, VCC, GND, Reset, ADC et UART, USB – 2 ports micro USB (un pour l’alimentation, un pour le débogage), Photorésistance, LED RGB, trois boutons pour l’alimentation, la réinitialisation et la mise à jour du firmware.

Caractéristiques :

1. Capteur de lumière LDR intégré
2. LED WS2812 intégrée
3. 3 boutons tactiles (1 sur la carte Witty et 2 sur la carte CH340)
4. Connexion micro USB pour l’alimentation et/ou la programmation
5. Utilise le module ESP-12F de dernière génération avec 4 Mo de mémoire flash et antenne intégrée
6. Comprend un programmateur USB-UART CH340G
7. Comprend une LDR (résistance dépendante de la lumière, également appelée photorésistance) connectée à la broche ADC de l’ESP
8. LED RGB connectée aux GPIO 12, 13 et 15
9.  Il prend en charge 3 modes : AP, STA et AP+STA.
