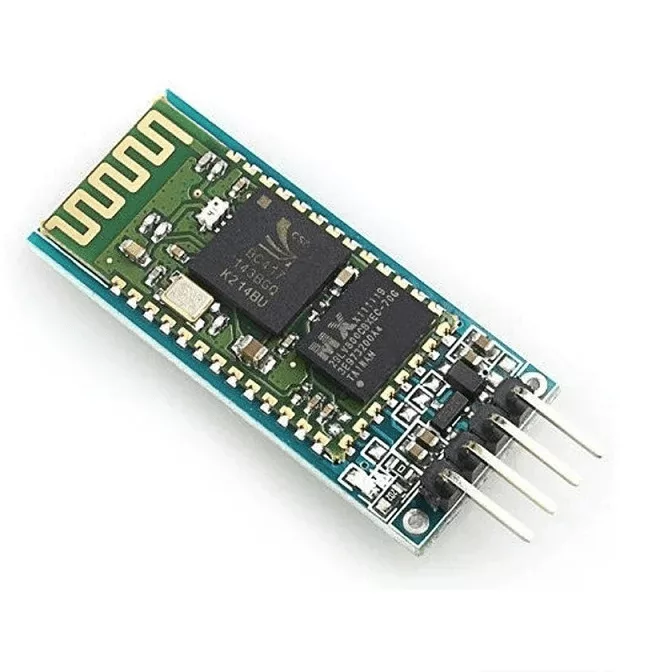

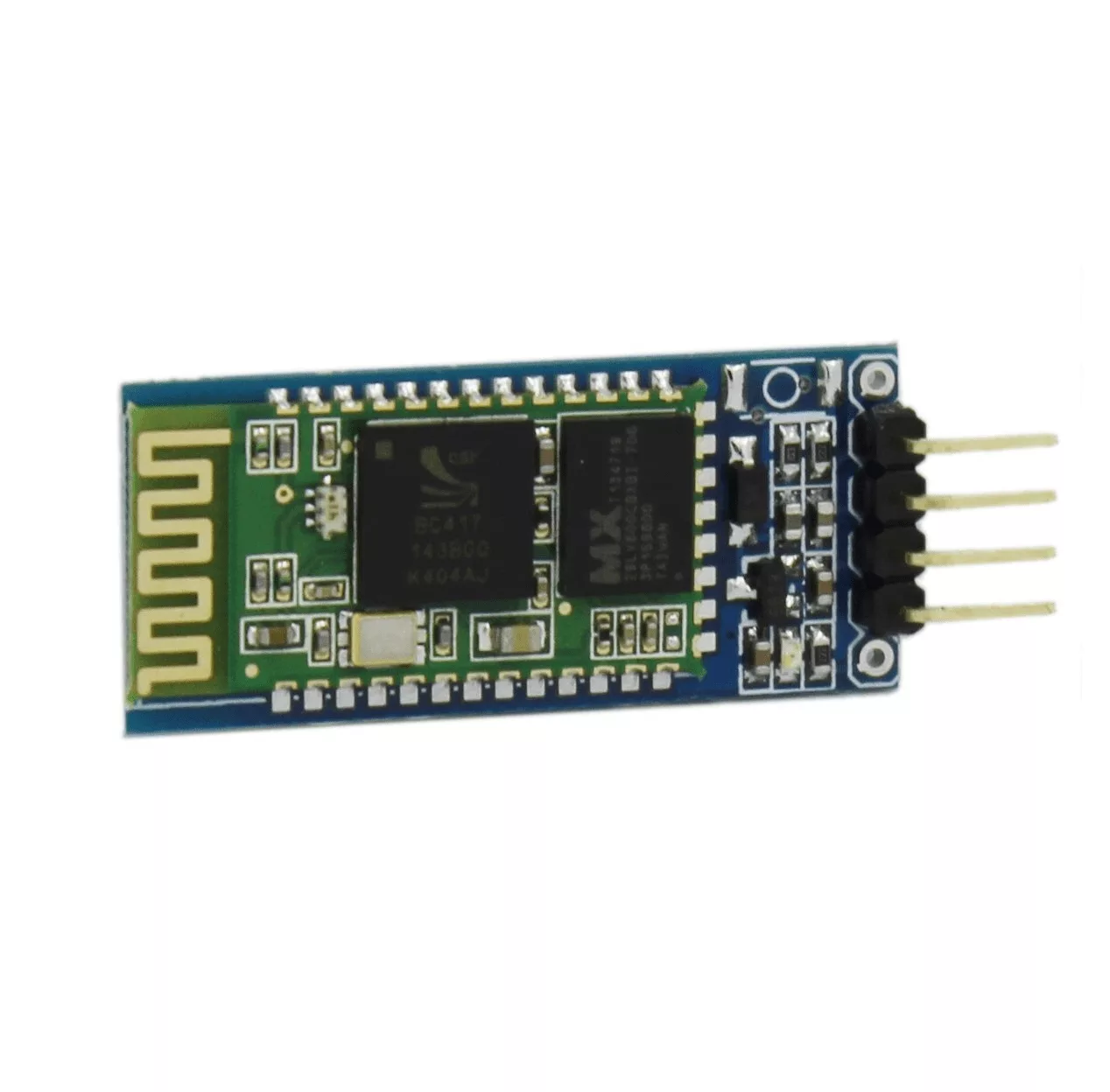

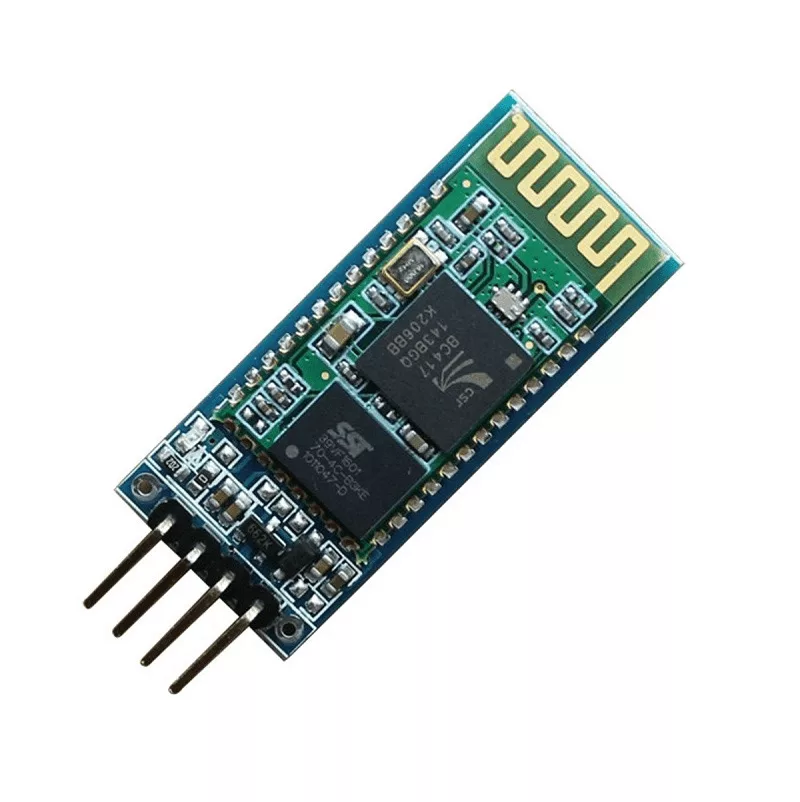

Module Bluetooth 4 Pin HC-06


Le Module Bluetooth 4 Pin HC-06 est en mode esclave uniquement. Il est très facile d’ajouter une connectivité série sans fil pour votre appareil avec ce module. Des exemples pour Arduino et d’autres cartes sont disponibles. Une fois que vous vous connectez avec d’autres appareils Bluetooth, vous travaillez comme avec un UART normal pour échanger des données.

26.000 TND

La LED indique l’état de la connexion Bluetooth, les clignotements indiquent l’absence de connexion Bluetooth, indiquent toujours que le port Bluetooth est connecté et activé Fond de panier 3,3 V LDO, la tension d’entrée 3,6 ~ 6 V, non apparié lorsque le courant est d’environ 30 mA, associé à environ 10 mA, la tension d’entrée ne doit pas dépasser 7V ! Avec le niveau d’interface 3.3V, vous pouvez directement connecter une variété de SCM (51, AVR, PIC, ARM, MSP430, etc.), le microcontrôleur 5V peut également être directement connecté, il ne peut pas passer sans MAX232 MAX232!

Le module dispose d’un port série duplex intégral à utiliser plus tard, lorsqu’il est couplé, sans connaître aucun protocole Bluetooth, mais ne prend en charge que 8 bits de données, 1 bit d’arrêt, pas de format de communication de parité, qui est le format de communication le plus courant, ne prend pas en charge d’autres formats .

Dans la connexion Bluetooth n’est pas établie lors du réglage du débit en bauds pris en charge par les commandes AT, les noms, le mot de passe correspondant, définissez les paramètres de mise hors tension pour enregistrer. Après que la connexion Bluetooth passe automatiquement en mode transparent

UGS : DAR-02-E23 Catégories : ,
  1. Courant de travail : correspondant pour 30 mA, correspondant à la communication pour 8 mA.
  2. Courant de dormance : pas de dormance.
  3. Utilisé pour un système de navigation GPS, un système de lecture de compteurs de gaz d’eau et d’électricité.
  4. Avec l’ordinateur et l’adaptateur Bluetooth, PDA, équipement de connexion transparente.
  5. Module Bluetooth HC-06 en mode escalve uniquement
  6. Utilisez la puce Bluetooth grand public CSR, les normes de protocole Bluetooth V2.0.
  7. Taux par défaut Potter de 9600, l’utilisateur peut être mis en place.
  8. Protocole Bluetooth : Spécification Bluetooth v2.0+EDR
  9. Vitesse : Asynchrone : 2,1 Mbps (Max) / 160 kbps, Synchrone : 1 Mbps/1 Mbps.
  10. Sécurité : Authentification et cryptage.
  11. Profils : port série Bluetooth.
