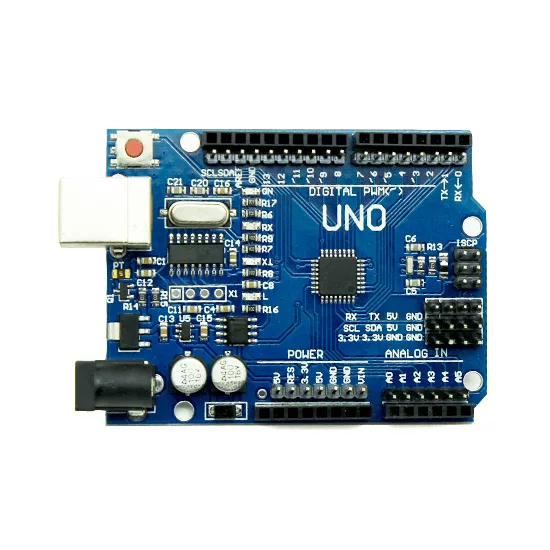

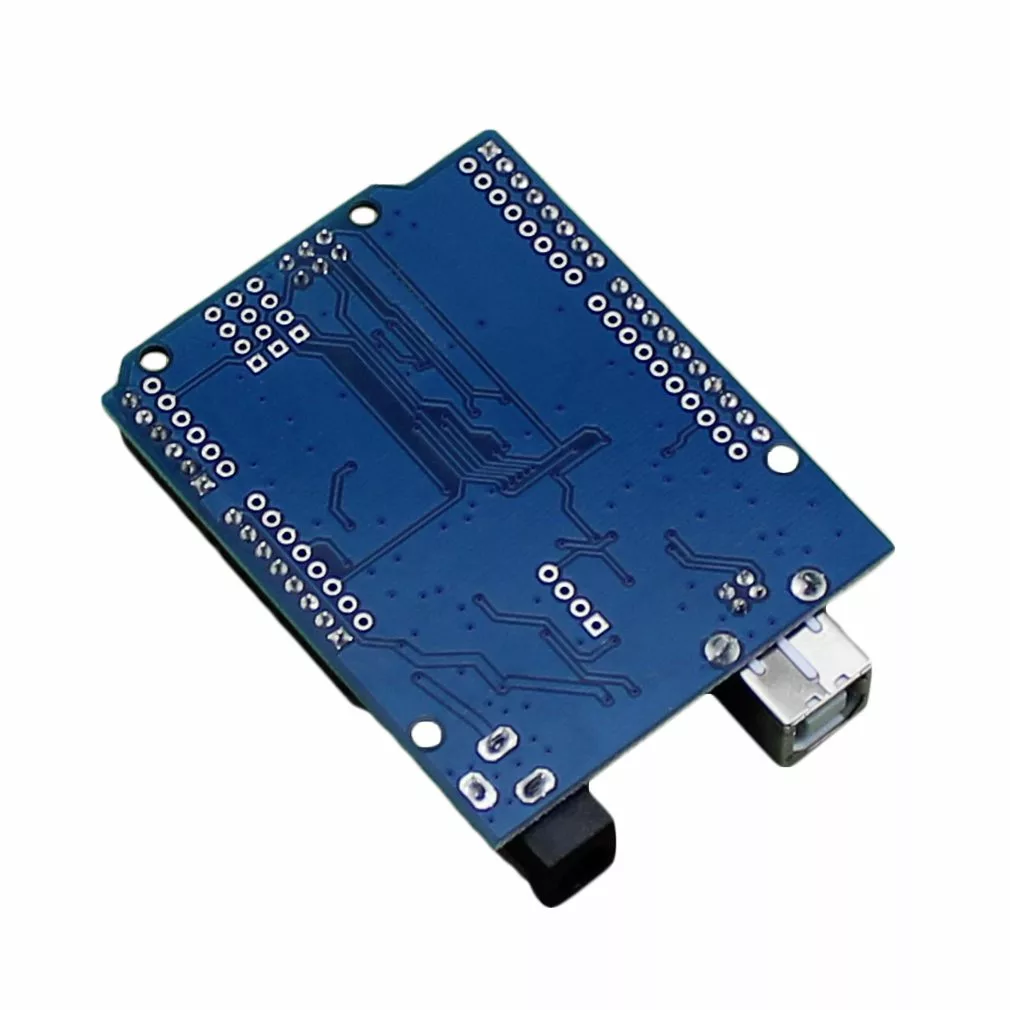

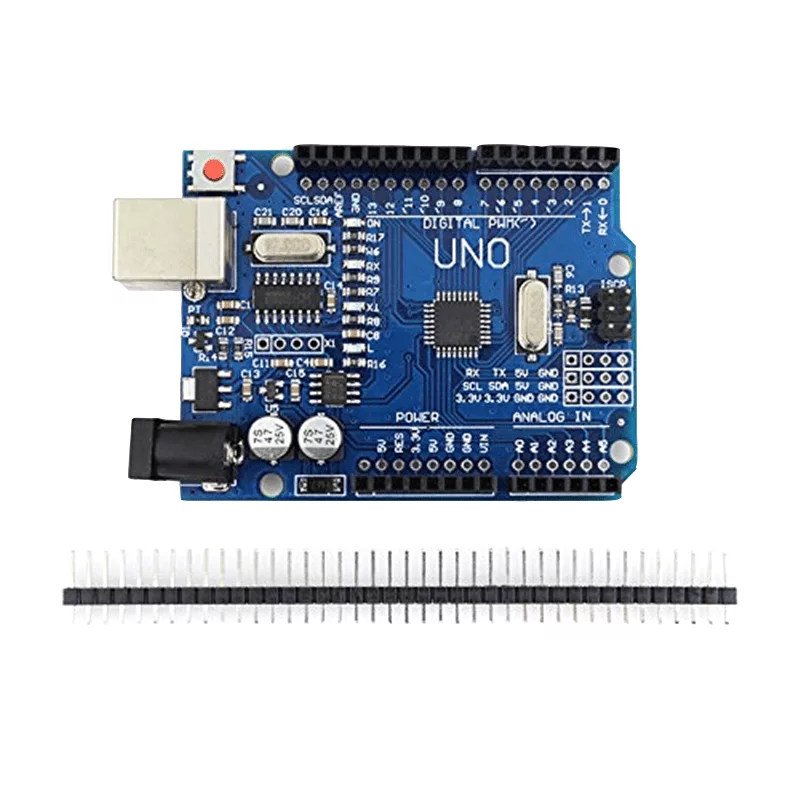

Carte Arduino UNO R3 SMD CH340

Availability:

En stock


Carte Arduino UNO R3 SMD CH340 , La carte de développement Uno R3 CH340G ATmega328p est la version économique du populaire Uno R3 Arduino. Il est assemblé avec la puce de conversion USB vers série CH340, au lieu d’utiliser une puce Atmega16U2.

30.000 TND

En stock

Carte Arduino UNO R3 SMD CH340

La carte de développement Uno R3 CH340G ATmega328p est la version économique du populaire Uno R3 Arduino. Il est assemblé avec la puce de conversion USB vers série CH340, au lieu d’utiliser une puce Atmega16U2.

Nous avons utilisé beaucoup de ces cartes Arduino bon marché avec des puces CH340 et nous les avons trouvées parfaitement fonctionnelles. La puce CH340 n’est utilisée que pendant la programmation et lors de l’utilisation de la sortie série du port USB. En fonctionnement normal, cette carte est identique à la version plus chère sans puce CH340.

Principaux changements par rapport à l’ancienne version :

1. Deux rangées de trous pour les broches (Mâle et Femelle). Il peut donc être connecté avec des cavaliers femelles normaux.
2. 3 rangées supplémentaires de trous pour le câblage.
3. Modifications du package DIP de l’ATMEGA328P en package plat.
4. CH340G remplace ATmega16U2

Carte de développement Uno R3 CH340G ATmega328p compatible avec Arduino

Arduino Uno R3 CH340G (Robu.in)

Carte de développement Uno R3 CH340G ATmega328p compatible avec Arduino

Carte de développement Uno R3 CH340G ATmega328p compatible avec Arduino


Comment utiliser:

1. Téléchargez le lien IDE Arduino :  http://arduino.cc/en/Main/Software  (Copier pour ouvrir)
2. Téléchargez le lien du pilote de puce USB :  http://www.5v.ru/zip/ch341ser.zip  (Copier pour ouvrir)
3. Branchez la carte de développement UNO, le pilote sera installé automatiquement
4. Sélectionnez l’UNO dans la matrice
5. Sélectionnez le port COM
6. Le meilleur choix en premier, Arduino est livré avec des procédures de routine, gravez-le.

UGS : DAR-01-A14 Catégories : ,
Type de modèle Arduino Uno R3
Puce de microcontrôleur ATmega328 (SMD) – Interface CH340G
Tension de fonctionnement (VDC) 5
Tension d’entrée (recommandée) 7-12V
Tension d’entrée (limite) 6-20V
Broches d’E/S analogiques 6
Broches d’E/S numériques 14 (dont 6 fournissent une sortie PWM)
Broches d’E/S numériques PWM 6
Courant CC pour broche 3,3 V (mA) 50
Courant CC par broche E/S (mA) 40
Vitesse de l’horloge 16 MHz
SRAM 2
EEPROM 1 Ko (ATmega328)
Mémoire flash 32 Ko
Option d’alimentation Prise CC ou USB
LED embarquées Marche/Arrêt, L (PIN 13), TX, RX
Température de fonctionnement (°C) -40 à 90
Dimensions en mm (LxlxH) 75x54x12
Poids (g) 26
Poids de l’expédition 0,05 kg
Dimensions de l’expédition 10 × 6 × 4 cm
