Capteur de pesage de 10kg YZC-133

Availability:

En stock

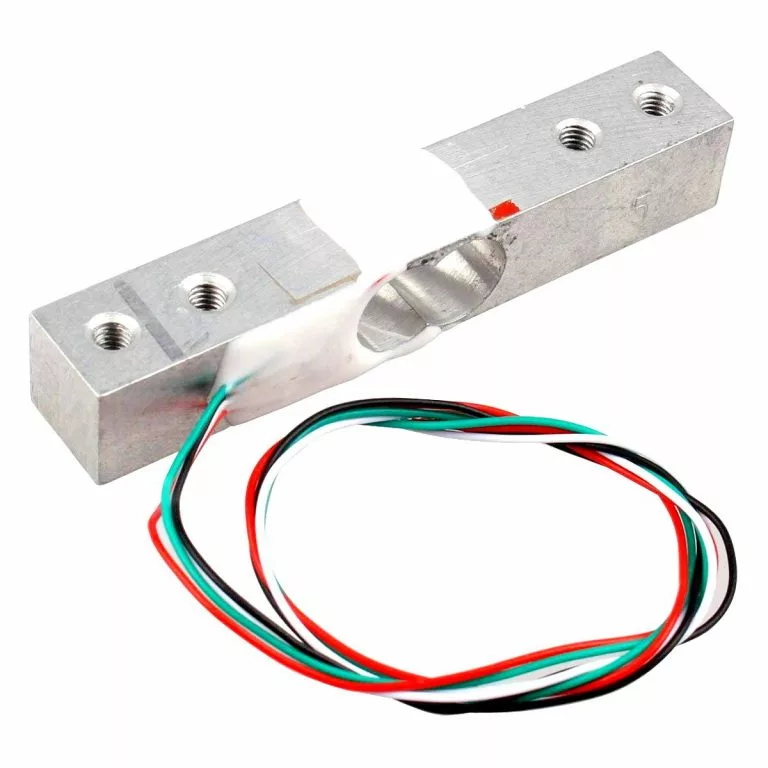

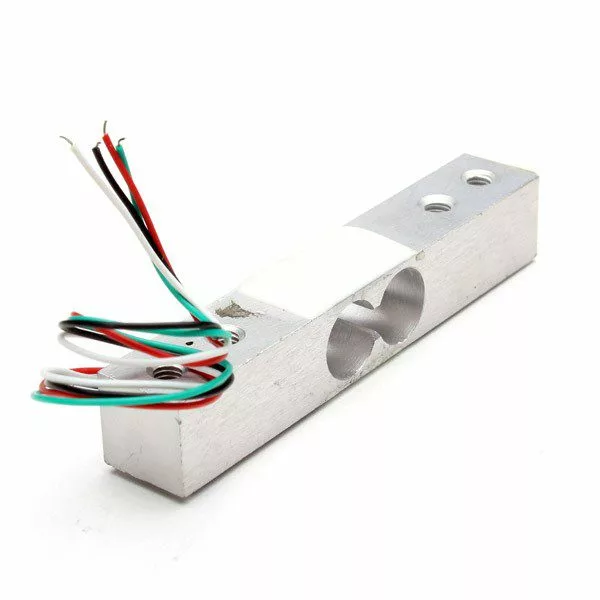

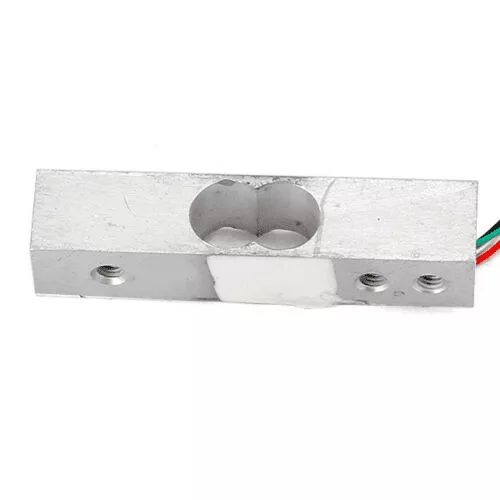

Cette cellule de charge à barre droite (parfois appelée jauge de contrainte) peut traduire jusqu’à 10 kg de pression (force) en un signal électrique. Chaque cellule de charge est capable de mesurer la résistance électrique qui change en réponse et proportionnellement à la contrainte (par exemple, la pression ou la force) appliquée à la barre.

9.400 TND

En stock

Cette cellule de charge à barre droite (parfois appelée jauge de contrainte) peut traduire jusqu’à 10 kg de pression (force) en un signal électrique. Chaque cellule de charge est capable de mesurer la résistance électrique qui change en réponse et proportionnellement à la contrainte (par exemple, la pression ou la force) appliquée à la barre.

Avec cette jauge, vous serez en mesure de dire à quel point un objet est lourd, si le poids d’un objet change avec le temps, ou si vous avez simplement besoin de détecter la présence d’un objet en mesurant la contrainte ou la charge appliquée à une surface. Cette cellule de charge à barre droite est fabriquée à partir d’un alliage d’aluminium et est capable de lire une capacité de 1 kg de poids

Il a quatre fils conducteurs qui peuvent être connectés au   capteur de pression HX711 A/D . Il est facile à utiliser avec une tension d’entraînement de 5 à 10 V et produit la tension de sortie en fonction des changements de force.

L’installation du capteur est également une tâche simple, il faut fixer une extrémité à travers le trou de vis et l’autre extrémité laissée à l’état flottant, selon l’étiquette indique la direction de la force gravitationnelle exercée une attention particulière ne doit pas pousser directement le couvercle en plastique blanc partie du capteur afin d’éviter tout dommage.

Une balance électronique utilise une cellule de charge pour mesurer la charge ou la pression produite par la charge, ici la plupart des cellules de charge suivent la méthode de la jauge de contrainte, qui convertit la pression (force) en un signal électrique, ces cellules de charge ont quatre jauges de contrainte qui sont reliés dans une formation de pont de Wheatstone.

Lorsque nous appliquons à la charge, la résistance de la jauge de contrainte changera et, par conséquent, la tension de sortie de la cellule de charge changera par la façon dont nous pouvons mesurer la valeur de charge.

Formation du pont de Wheatstone de la cellule de charge :

510IHq5HSHL._SL1038_

HX711 (convertisseur analogique-numérique 24 bits )

Le HX 711 est un convertisseur analogique-numérique (CAN) 24 bits de précision spécialement conçu pour les balances et les applications de contrôle industriel pour s’interfacer directement avec un capteur en pont.

hx711

Connectez simplement les fils de la cellule de charge au module HX711 en fonction de leur couleur, puis connectez la broche DAT (données) à la broche analogique Arduino A1 et connectez la broche CLK (horloge) à la broche analogique Arduin0 A0, mettez l’alimentation Vcc et GND des broches de la source d’alimentation Arduino.

poids_tutorial_content1

UGS : DAR-02-V52 Catégorie :
Modèle YZC-133
Matériel Aluminium
Dimensions en mm (LxlxH) 80 x 12,7 x 12,7
Plage de pesée (Kg) 0 ~ 10
Puissance nominale 1,0 ± 0,1 mV/V
Sortie non linéaire ± 0,03 % FS
Hystérèse 0,03 % FS
Répétabilité 0,03 % FS
Ramper 0.03%FS/30min
Longueur du câble (cm) 18
Solde nul ± 0,1 mV/V
Résistance d’isolement (MΩ) 2000
Impédance (Ω) 1115±10%
Impédance de sortie 1000 ± 10%
Plage de température de fonctionnement (°C) -20 à 60
Poids (g) 27
Poids de l’expédition 0,08 kg
Dimensions de l’expédition
  • 12 × 7 × 4 cm
